Galet pre-degau pneumatique
Pompe de lubrification manuelle de table
Pression pneumatique groups d’entrainement
Toupie gauche motorisée avec afficheur (optionnel)
Arbre supérieur motorisé (standard) avec affichage (optionnel)
carré
dégauchissage sur 4 faces
rabotage sur quatre faces
éliminer la partie tordue et/ou brute du bois
carré parfait
éliminer toute imperfection du bois
petits profilages (en option)

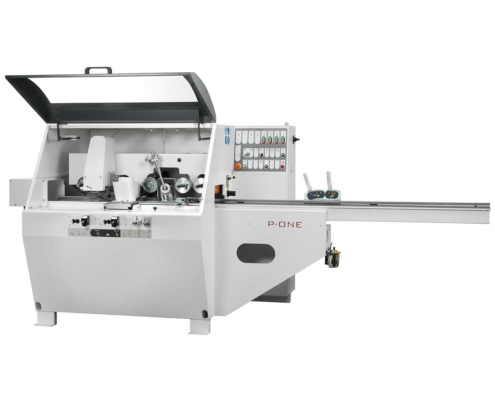

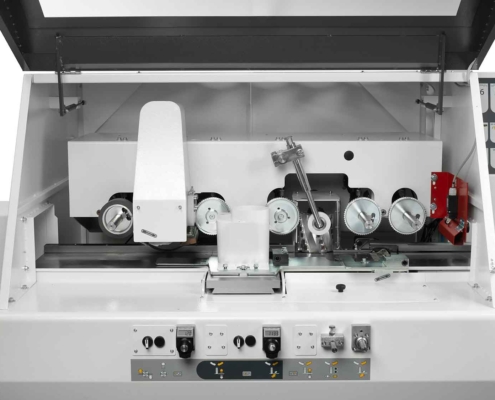

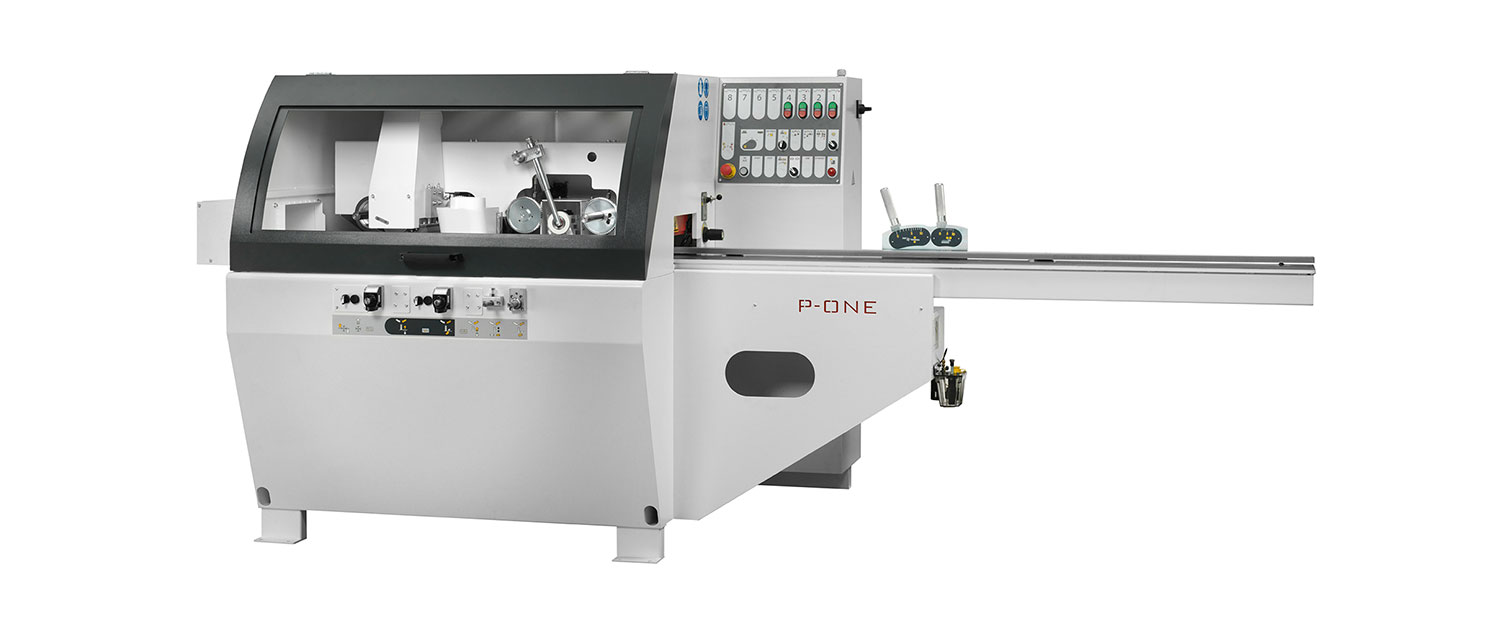

P.ONE BASIC est une corroyeuse automatique à 4 arbres, compacte et robuste, capable d’usiner des bois de dimensions pouvant atteindre 230 mm de largeur et 130 mm de hauteur.
Elle est idéale pour les menuiseries, aussi bien par ses excellentes performances avec des usinages précis et rapides que par le meilleur rapport qualité/prix.
Chaque arbre opérateur est commandé par un moteur indépendant et le démarrage se fait par une boîte à boutons-poussoirs démarrage/arrêt. La transmission des rouleaux entraîneurs est munie des joints de cardan, robustes et fiables, et est équipée de cylindres à pression pneumatique.
La machine P.ONE BASIC est extrêmement utile pendant les opérations de dégauchissage et de rabotage nécessaires sur le bois acheté auprès des menuiseries.
Lorsque le bois est tordu et / ou brut, la machine le transforme en un carré parfait et donc adapté aux processus de production suivants.
Elle respecte toutes les normes de sécurité de l’Union Européenne.
100% PRODUITE EN ITALIE
Machine complètement produite et montée en Italie.
PRODUCTION EN INTERNE DU CORPS DE LA MACHINE
Notre entreprise dispose aussi de fraiseuses à contrôle numérique pour le travail des métaux, par conséquent le bâti (et plus en général le corps de la machine) est réalisée à l’intérieur.
Ceci est le résultat de la précieuse collaboration avec Metalstar 2000, avec 3 services à disposition des usinages Futura Woodmac: le service de découpe de la tôle au laser, le service de soudage et le service des fraiseuses à commande numérique.
MINUTERIE INTERNE EST REALISÉE A L’INTERIEUR
Une partie de la minuterie interne de la machine est aussi produite à l’usine.
QUALITÉ A DES PRIX TRES COMPETITIFS
La production, par l’intermédiaire d’une structure interne dédiée permet un contrôle total sur la structure de la machine, en plus de sa mise sur le marché à des prix extrêmement compétitifs.
BOIS MAX 230x130 ET MOTEUR INDEPENDANTS SUR CHAQUE GROUPE DE TRAVAIL
La P.ONE BASIC 4 a été étudiée pour travailler des bois de 230×130 maximum et chacun de ses arbres de travail a son moteur.
SYSTÈME D’AVANCE PAR JOINTS DE CARDAN
Le système d’avance est complet de joints de cardan et chaine double.
RÉGLAGE DE LA MACHINE RAPIDE, PRÉCIS ET SUR
Le réglage de la machine est rapide, précis et sur.
Il est possible (en option) d’ajouter le PLC 2 axes plc pour gérer la largeur et l’hauteur de travail.
HAUTE SECURITE (CONFORMEMENT A LA LEGISLATION DE L’UE)
Il répond à toutes les exigences de sécurité de l’Union Européenne.
TESTS ET ESSAIS AVANT LA LIVRAISON
Machine scrupuleusement testée avant d’être livrée au client.
Si fournis par le client, les tests peuvent être effectués avec ses couteaux.

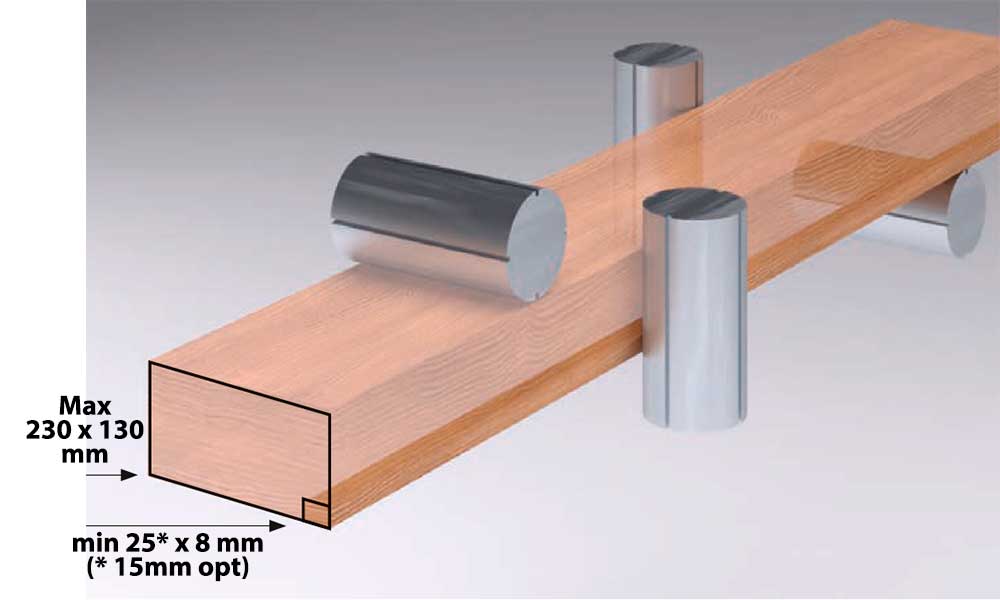

Les sections maximum de travail sont 230mm en largeur et 130mm en hauteur.
Les sections minimum de travail sont 25 mm en largeur (15 mm en option) et 8 mm en hauteur.
Un corroyage parfait demande la synergie de beaucoup de facteurs mécaniques combinés avec l’électronique et le pneumatique.
La P-ONE Basic est fabriquée en pensant à chacun de ces éléments.

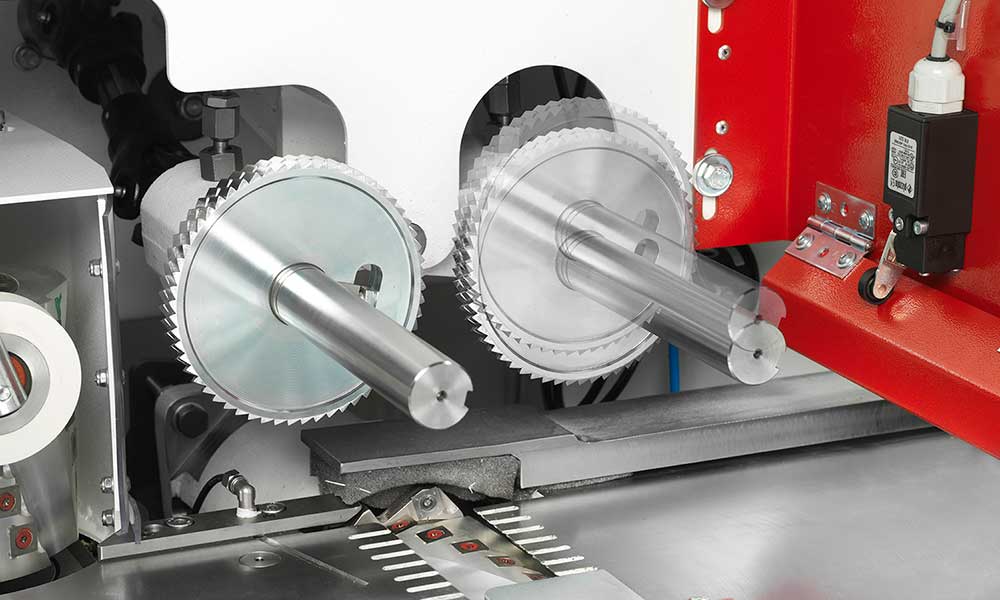

Les groupes d’entraînement sont tenus en pression au moyen de vérins pneumatiques et le rouleau en entrée a été étudié avec une exclusion pneumatique ON-OFF de telle façon qu’à la position de l’opérateur il est possible de décider si la machine doit corroyer ou dégauchir.
Le dégauchissage peut être demandé avec l’exclusion automatique.

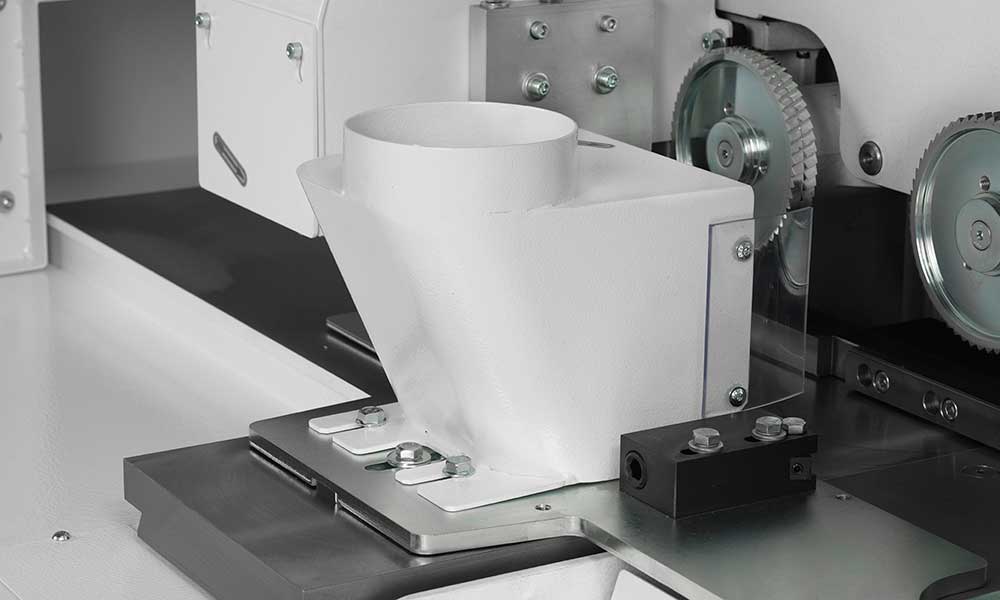

Système d’aspiration étudié pour une machine à longue durée dans le temps.
Capots projetés pour le passage des copeaux de bois de façon fluide et continue avec une économie de l’énergie électrique utilisée.

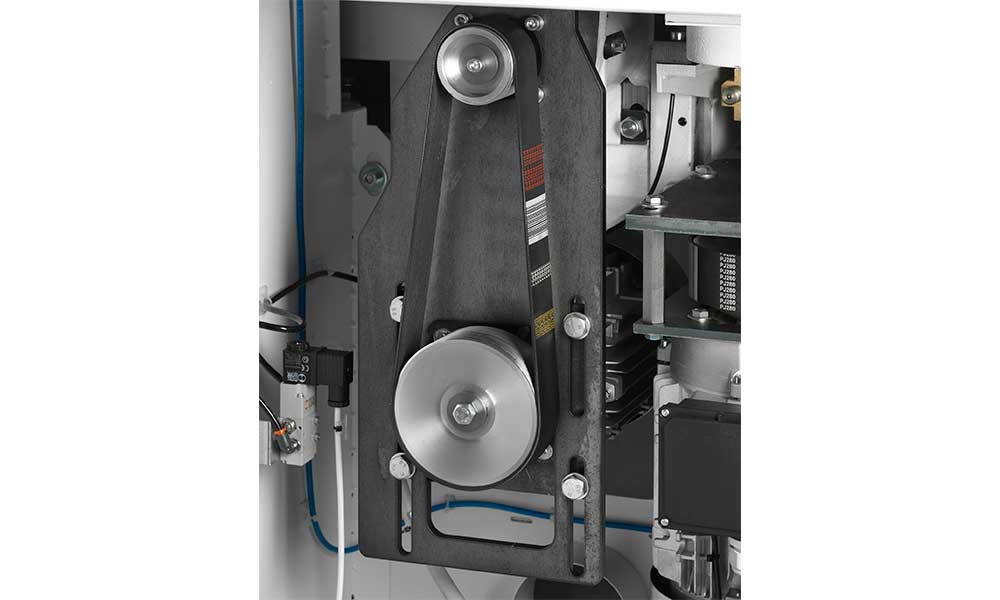

Grâce à la construction striée les courroies poly-v permettent une transmission très compacte même pour des applications avec de lourdes charges.
Nos poulies sont conçues et réalisées avec une précision maximale pour un accouplement parfait avec les gorges de la courroie.
Une synergie optimale hautement silencieuse et qui ne transmet pas de vibration.
Chaque groupe opérateur est doté de son moteur.
Possibilité d’installer un moteur avec une puissance optimale en fonction des usinages à effectuer.

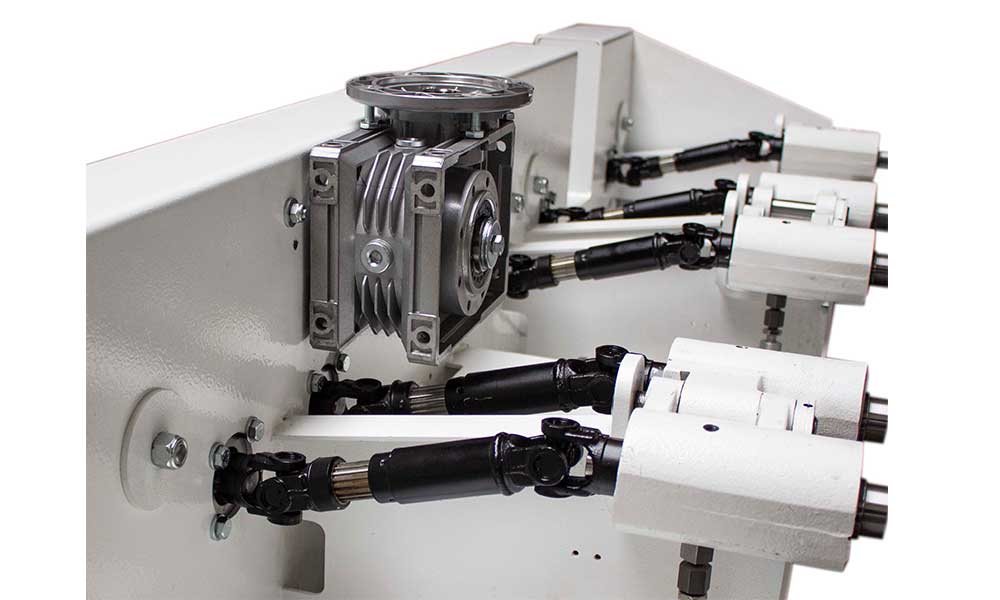

L’entraînement est composé d’un motoréducteur pour exploiter au maximum les KW du moteur: une transmission de puissance synonyme de solutions innovantes attentives aux consommations.

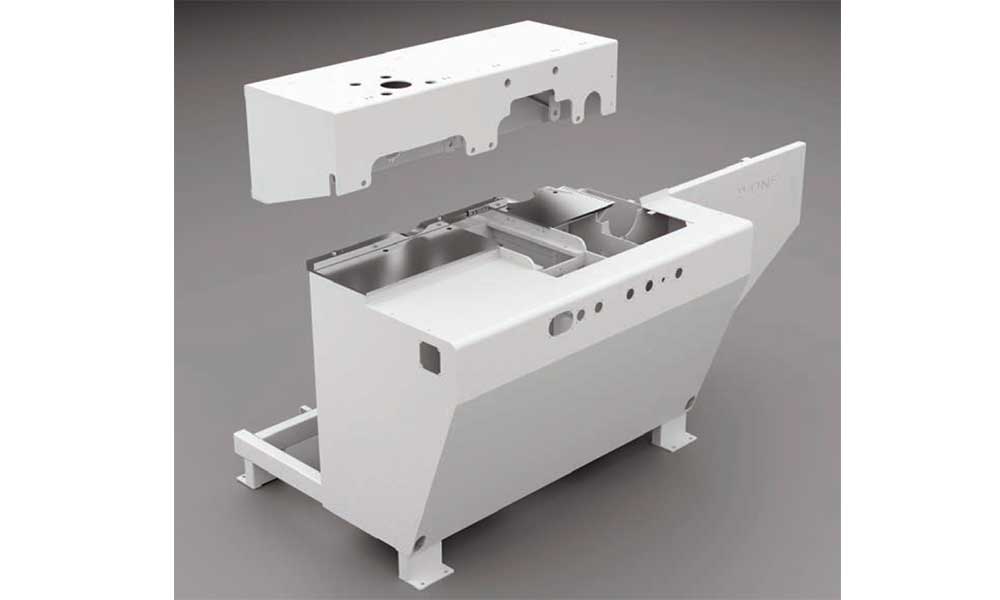

Bâti et châssis étudiés pour garantir une haute rigidité et stabilité de la machine.
Les deux sont construits avec une structure monobloc en fer, stabilisés, sablés et vernis avec une poudre époxy-polyester résistante aux chocs, aux reflets de lumière et aux intempéries pour une plus grande durée dans le temps.
Transport garanti même pour les catégories de bois reconnues problématiques.

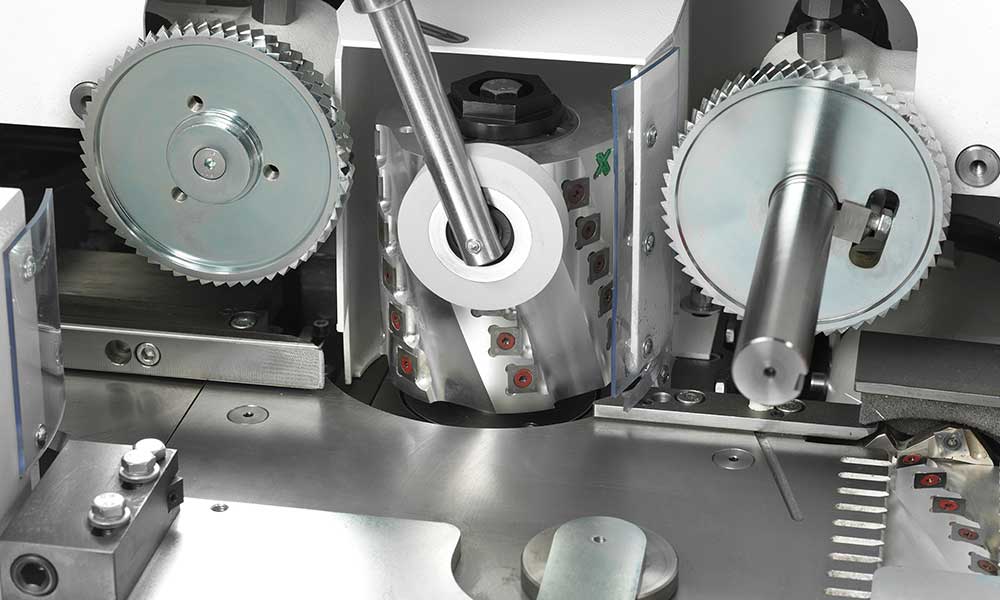

Le système peut être intégré avec la nébulisation d’air et d’huile (en option), ce mélange améliore ultérieurement le coulissement du bois.

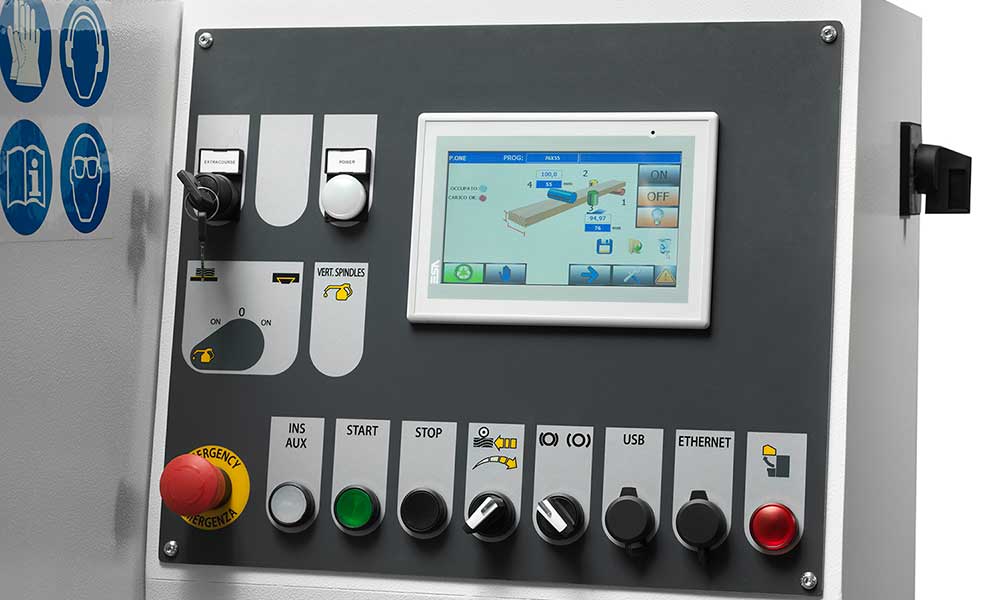

PLC avec écran tactile pour mémoriser les programmes.
Symbologie de sauvegarde, ouverture et élimination des programmes faciles et intuitifs qui demandent la symbologie des PC.
Positionnement des axes automatique et démarrage des moteurs des arbres et de l’entrainement au moyen d’un seul poussoir.
(accessoire en option)
Catalogue JUNIOR – P.ONE BASIC (pdf – 4,32 Mb)
Bureaux: COMMERCIAL – PIÈCES DE RECHANGE – ADMINISTRATION
Figure 1

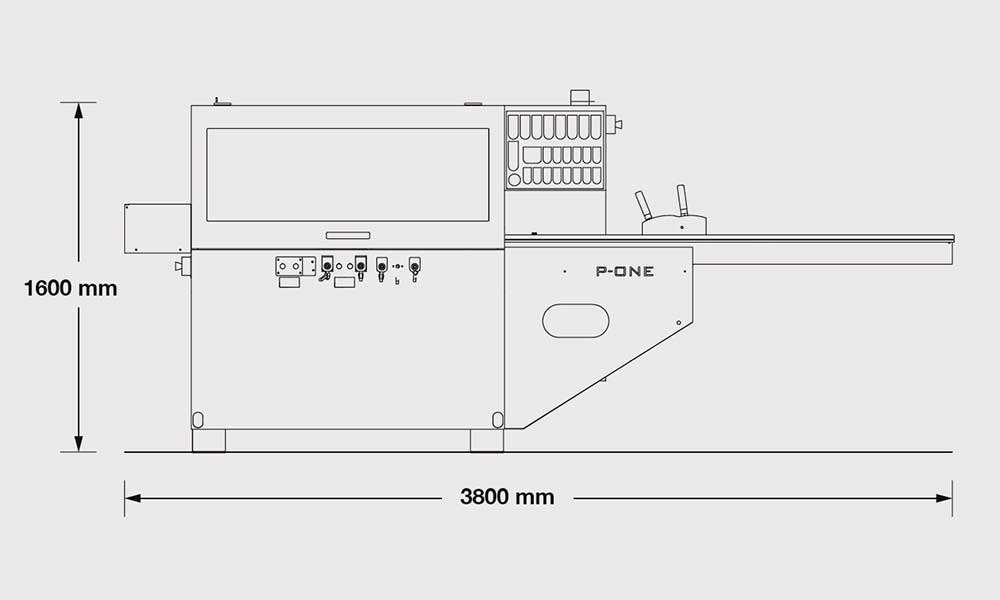

P.ONE BASIC (PLAN DE FACE)
Figure 2

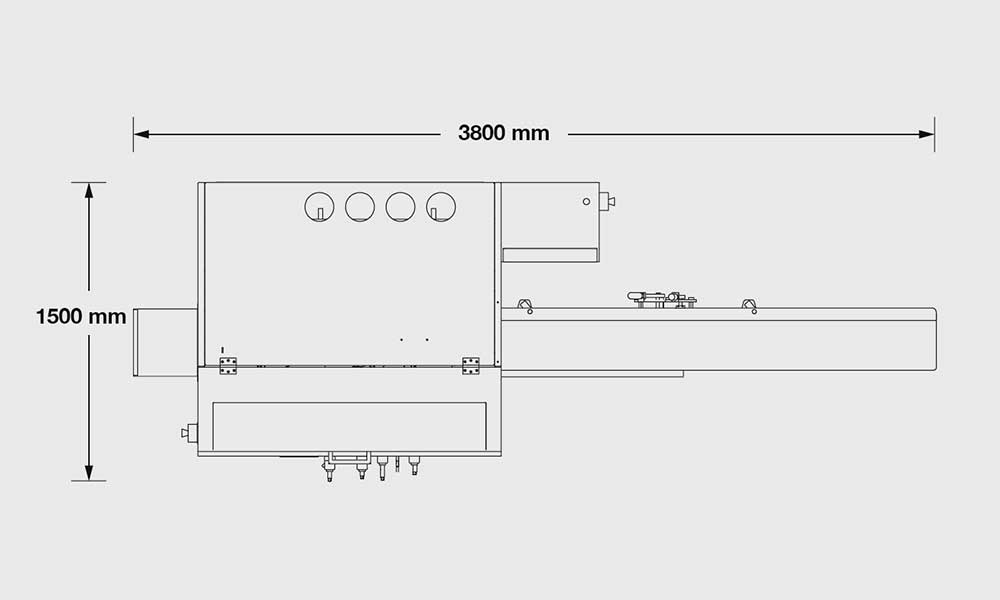

P.ONE BASIC (PLAN DE DESSUS)
Figure 3

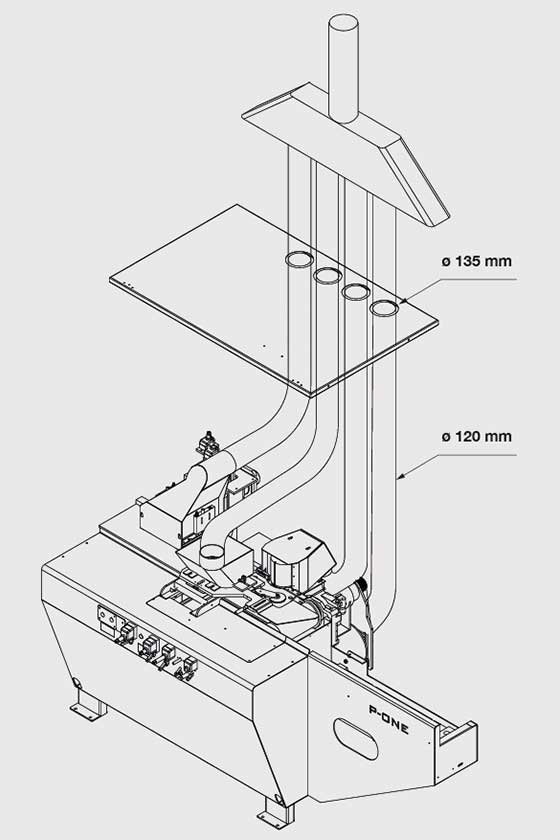

P.ONE BASIC (PLAN ÉCLATÉE)
| LARGEUR MAX DE TRAVAIL (AVEC OUTIL DIAM. 125 MM) | 230 mm |
|---|---|
| LARGEUR MIN DE TRAVAIL (AVEC OUTIL DIAM. 125 MM) | 25 mm |
| HAUTEUR MAX DE TRAVAIL (AVEC OUTIL DIAM. 125 MM) | 130 mm |
| HAUTEUR MIN DE TRAVAIL (AVEC OUTIL DIAM. 125 MM) | 8 mm |
| VITESSE D’ENTRAINEMENT | 7/14 m/min |
| VITESSE DE ROTATION ARBRES | 6000 tours par minute |
| DIAMETRE ARBRE PORTE-OUTILS | ø 40 mm |
| DIAMETRE ET LONGEUR OUTILS ARBRES HORIZONTAUX | ø 125 – 230 mm |
| DIAMETRE ET LONGEUR OUTILS ARBRES VERTICAUX | ø 125 – 130 mm |
| DIAMETRE ET EPAISSEUR FRAISE RASANTE | ø 145 – 12 mm |
| PLAN D’ENTREE LONGUEUR | 2300 mm |
| PUISSANCE MOTEUR ARBRE DEGAU | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR ARBRE TOUPIE DR | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR ARBRE TOUPIE GAU | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR ARBRE HORIZONTAL SUPERIEUR | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR D’AVANCE | 1,4-2 HP (1,1-1,5 kW) |
| PUISSANC MOTEUR LEVAGE TRAVERSE | 0,5 HP (0,37 kW) |
| SYSTEME D’AVANCE PAR JOINTS DE CARDAN ET CHAINE DOUBLE | standard |
| PRESSION PNEUMATIQUE SUR LES GROUPES D’ENTRAINEMENT | standard |
| TRANSMISSION AVEC COURROIES POLY-V SUR ARBRES PORTE-OUTILS, ASSURE LA TRANSMISSION MAXIMALE DE LA PUISSANCE DU MOTEUR | standard |
| GROUPE MOTEUR INDEPENDENT SUR CHAQUE UNITE DE TRAVAIL | standard |
| DISPOSITIF A COUSSIN D’AIR POUR AMELIORER LE GLISSEMENT DU BOIS | standard |
| TABLE DE TRAVAIL AVEC LUBRIFICATION MANUELLE | standard |
| GALET PRE-DEGAU PNEUMATIQUE AVEC EXCLUSION DE TABLEAU DE COMMANDE | standard |
| DEMARRAGE DIRECT DES MOTEURS A POUSSOIRS LUMINEUX DE TABLEAU DE COMMANDE | standard |
| Largeur min de travail 15 mm | Rallonge arbre d’entrainement supplementaire devant la toupie gau complete de rouleau dente 45 mm |
| Vitesse d’avancement variable avec inverter 4-20mt/1’ | Motorisation du 3eme arbre |
| Tandem pour usiner des pièces courtes | Afficheurs électroniques |
| Lubrification automatique de la table de travail | Plc 2 axes |
| Augmentée la puissance de moteur supérieur | Jeu complet de tetes |
