Écran tactile 15″
2
Têtes de fraisage
3
Groupe Anuba
4
Barrières de sécurité avant
5
Armoire électrique
Consultez le Catalogue
Catalogue TEKNO BASIC (pdf – 1,12 Mb)
TEKNO BASIC
Usinages du Bois
trou de la clé
trou de la poignée
fraisage de la serrure
perçage et vissage des charnières anuba simples
perçage des charnières anuba doubles
fraisage pour le logement des charnières paumelles et des charnières cachées
perçages pour les vantaux des volets

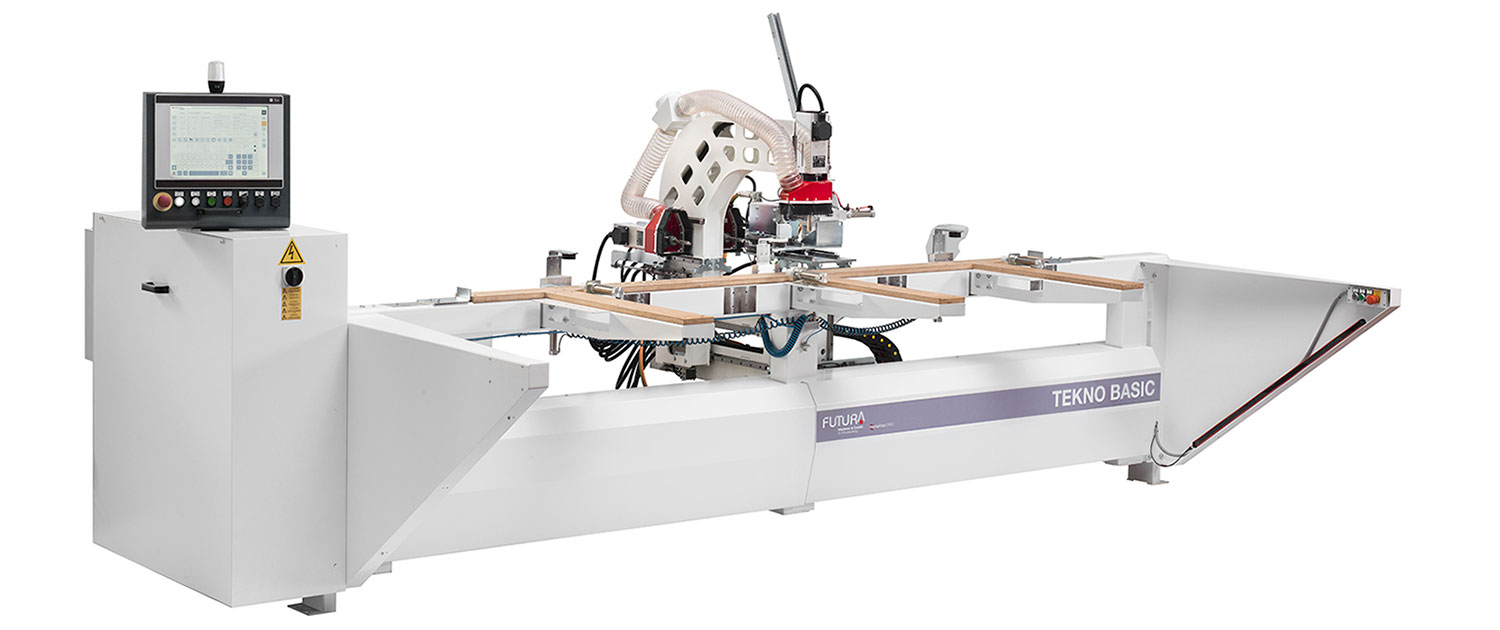

Fraiseuse CNC Système Anuba TEKNO BASIC
TEKNO BASIC est une fraiseuse – système anuba à 3 axes contrôlés et interpolés, commandés par des moteurs sans balais.
Machine multifonctionnelle, rapide et compacte, elle est particulièrement recommandée pour les menuiseries grâce à sa polyvalence.
Elle est aménageable de 3 manières différentes : groupe complet fraiseur – groupe anuba, groupe fraiseur uniquement, groupe anuba uniquement.
Fraiseuse – groupe anuba à 3 axes contrôlés
La machine TEKNO BASIC est adaptée à l’usinage de portes, de cadres et de panneaux en général.
La table de travail de 3100 mm permet l’usinage de pièces très longues.
Les têtes à fraiser et le groupe anuba se positionnent automatiquement en fonction des valeurs réglées sur le programme d’usinage.
Le groupe anuba est équipé d’un double magasin pour y loger des charnières anuba mâles et femelles. La machine va choisir le magasin duquel extraire l’anuba, en fonction des paramètres saisis dans le programme.
Avantages dans l’Usinage CNC du Bois
MACHINE MULTIFONCTIONNELLE
Machine multifonctionnelle pouvant être équipée en 3 versions différentes, le client pourra choisir si acheter la machine avec les deux groupes de travail (fraiseur et groupe anuba) ou si éliminer l’un d’entre eux.
Il existe aussi une quatrième version avec deux groupes fraiseurs horizontaux et un groupe fraiseur verticale.
PROGRAMMATION PAR MACROS PRÉDÉFINIES
L’usinage s’effectue par des macros prédéfinies simples et intuitives, qui facilitent de façon considérable la création de recettes.
La présence d’une console avec écran tactile 15’’ couleur est aussi très pratique, ce qui permet une programmation immédiate de la machine.
ASSISTANCE TECHNIQUE À DISTANCE
Assistance technique, garantie par la maison mère, par des techniciens spécialistes (à distance) avec interaction directe, permettant de réduire les distances et aider dans la configuration de la machine ou dans les modifications des paramètres.
PRODUCTION EN INTERNE DU CORPS DE LA MACHINE
Le corps de la machine et certaines de ses pièces sont fabriqués en interne, ce qui garantit un produit entièrement réalisé en Italie.
C’est un grand avantage issu de la synergie entre Futura Woodmac et Metalstar 2000 qui partagent les services de découpe de tôle au laser, de soudage et des machines CNC pour l’usinage des métaux.

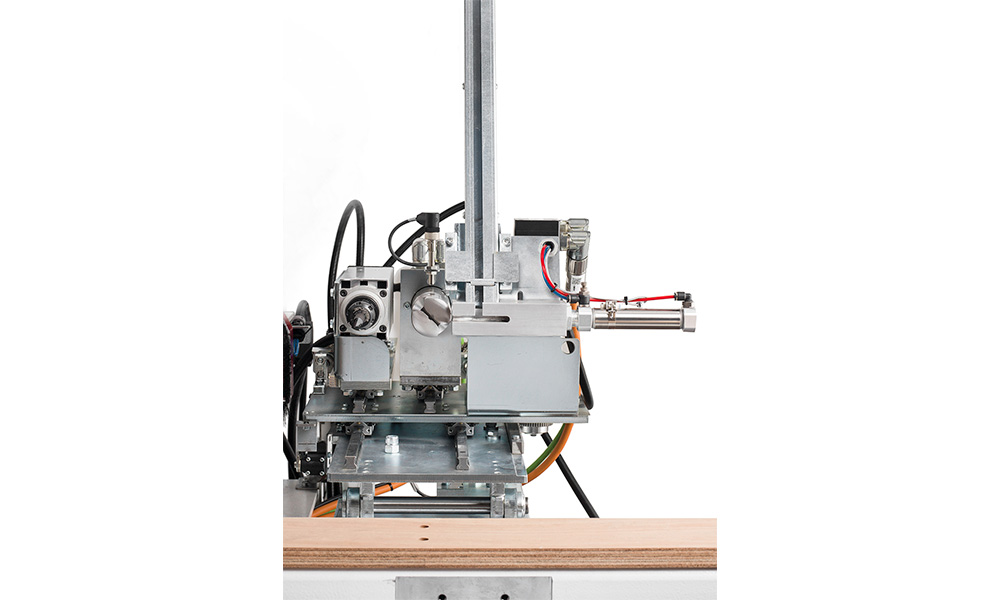

Groupe Anuba
Le groupe anuba, avec un positionnement automatique, est équipé d’un électro-mandrin, pour les opérations de perçage, et d’un moteur visseuse pour l’insertion de la charnière anuba simple.
Le groupe est équipé aussi d’un double magasin pour charnières anuba mâles et femelles, avec chargement automatique. La machine va choisir le magasin duquel extraire la charnière anuba, en fonction des paramètres saisis dans le programme.
Électro-mandrins
La machine est équipée d’électro-mandrins pour toutes les opérations de perçage et de fraisage horizontales et verticales.
Une autre version de la machine Tekno Basic présente 2 groupes fraiseurs horizontaux (l’un pour le dégrossissage, l’autre pour la finition) avec logement séparé des outils.
Logiciel facile et intuitif
La gestion des usinages est facile et immédiate par la présence de macros prédéfinies.
Le logiciel, qui est très intuitif, permet donc une grande variété de fonctions de programmation, en utilisant également des listes des activités pour appeler une liste des usinages.
Commande Numérique
Système de programmation par macros prédéfinies.
Écran tactile couleur 15″.
Enregistrement des recettes.
Port Ethernet pour connexion au réseau.
Port USB.
Téléassistance
Grâce à une connexion à distance avec votre commande numérique, l’équipe de Metalstar vous garantit la meilleure assistance possible pour tous vos besoins, en vous suivant pas à pas.
Demandez information
Bureaux: COMMERCIAL – PIÈCES DE RECHANGE – ADMINISTRATION
TEKNO BASIC: Vidéo Usinages CNC
TEKNO BASIC: Usinage CNC du Bois en Sécurité
Protections périmétriques avec porte d’accès pour une sécurité maximale de l’opérateur,
en conformité avec les normes CE.
TEKNO BASIC: Caractéristiques Techniques et Options
| COURSE UTILE AXE X | 3100 mm |
|---|---|
| COURSE UTILE AXE Y | 400 mm |
| COURSE UTILE AXE Z | 190 mm |
| VITESSE MAXIMALE DE DÉPLACEMENT AXES X-Y-Z | 60/15/15 m/min |
| AXES CONTRÔLÉS | 3 |
| POIDS | Kg 1000 |
Groupe Charnières Anuba
| INCLINAISON TÊTE DU GROUPE ANUBA | -5° +45° |
|---|---|
| ÉLECTRO-MANDRIN POUR PERÇAGE DES CHARNIÈRES ANUBA | 12000 tr/min |
| DISPOSITIF VISSAGE DE LA CHARNIÈRE ANUBA SIMPLE | standard |
| DISPOSITIF VISSAGE DE LA CHARNIÈRE ANUBA DOUBLE | en option |
| MÈCHE POUR TROU CHARNIÈRE ANUBA | standard |

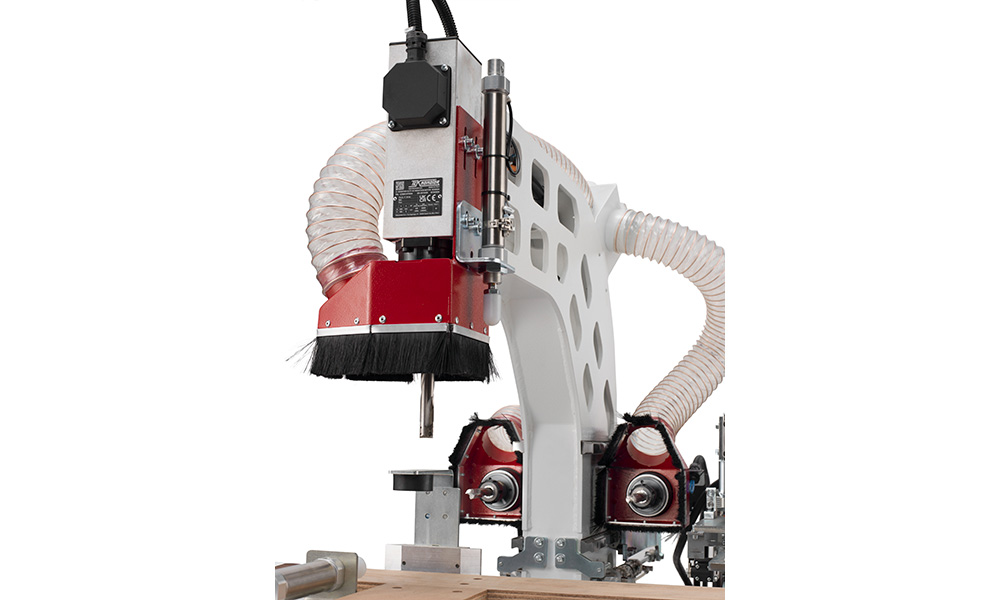

Têtes à Fraiser et à Percer
| ÉLECTRO-MANDRIN VERTICAL | 12000 tr/min |
|---|---|
| ÉLECTRO-MANDRIN HORIZONTAL | 12000 tr/min |
| FRAISES AVEC COUTEAUX À JETER (DIAM. 16 MM) AVEC PINCES | standard |
Puissance Moteurs
| PUISSANCE ÉLECTRO-MANDRIN VERTICAL ET HORIZONTAL | 1,1 kW |
|---|---|
| PUISSANCE MOTEUR PERCEUSE | 0,37 kW |
| PUISSANCE MOTEUR AXE X | 5,39 N/m |
| PUISSANCE MOTEUR AXE Y | 2,86 N/m |
| PUISSANCE MOTEUR AXE Z | 5,39 N/m |
Commande Numérique
| Système d’exploitation Windows 7 Embedded | Système de programmation par macros prédéfinies. |
| Port Ethernet pour la connexion au réseau | Port USB |
| Écran tactile couleur 15″ |

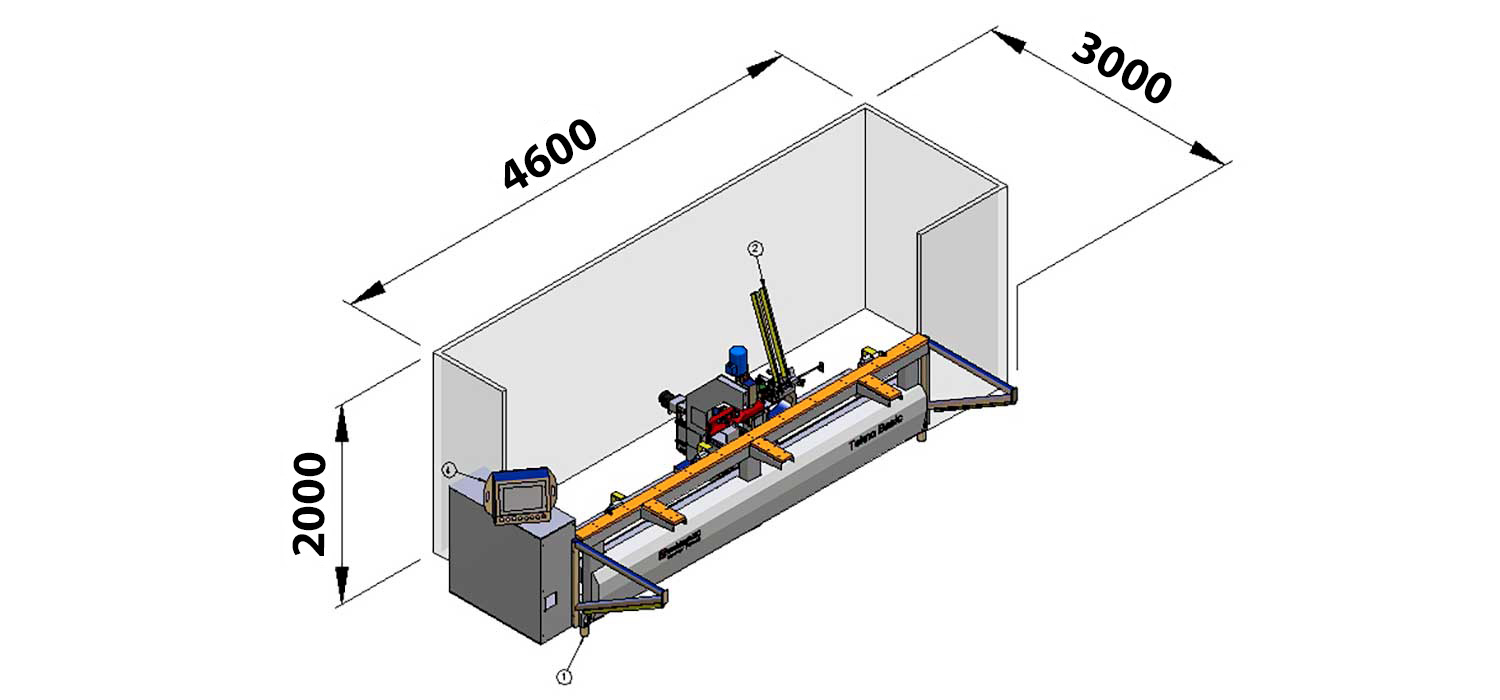

Dimensions d’encombrement avec barrières
| 5200 x 2710 x 2000H mm |
