Galet pre-degau pneumatique
Pompe de lubrification manuelle de table
Pression pneumatique groups d’entrainement
Commandes de l’arbre supérieur motorisé
Rouleau fou (optionnel)
Galet pre-degau pneumatique
Pompe de lubrification manuelle de table
Pression pneumatique groups d’entrainement
Commandes de l’arbre supérieur motorisé
Rouleau fou (optionnel)

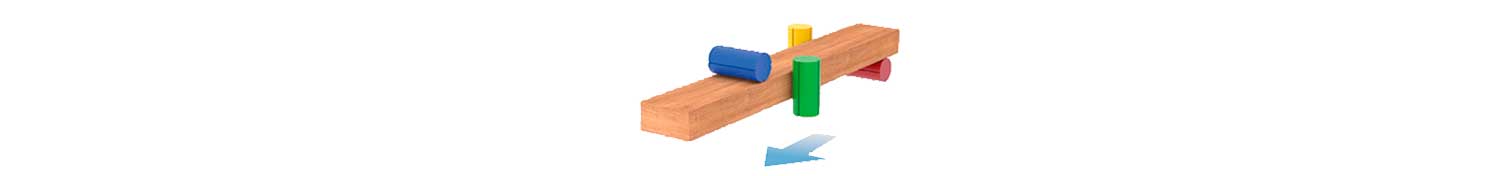

carré
dégauchissage sur 4 faces
rabotage sur quatre faces
éliminer la partie tordue et/ou brute du bois
carré parfait
éliminer toute imperfection du bois

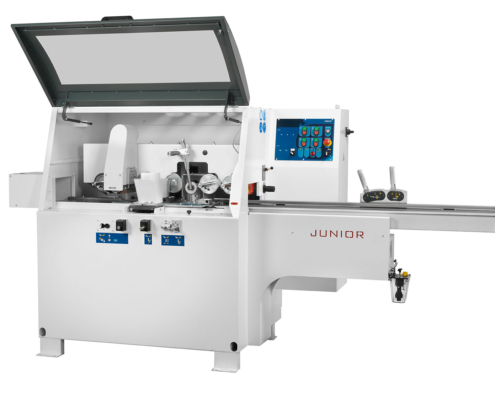

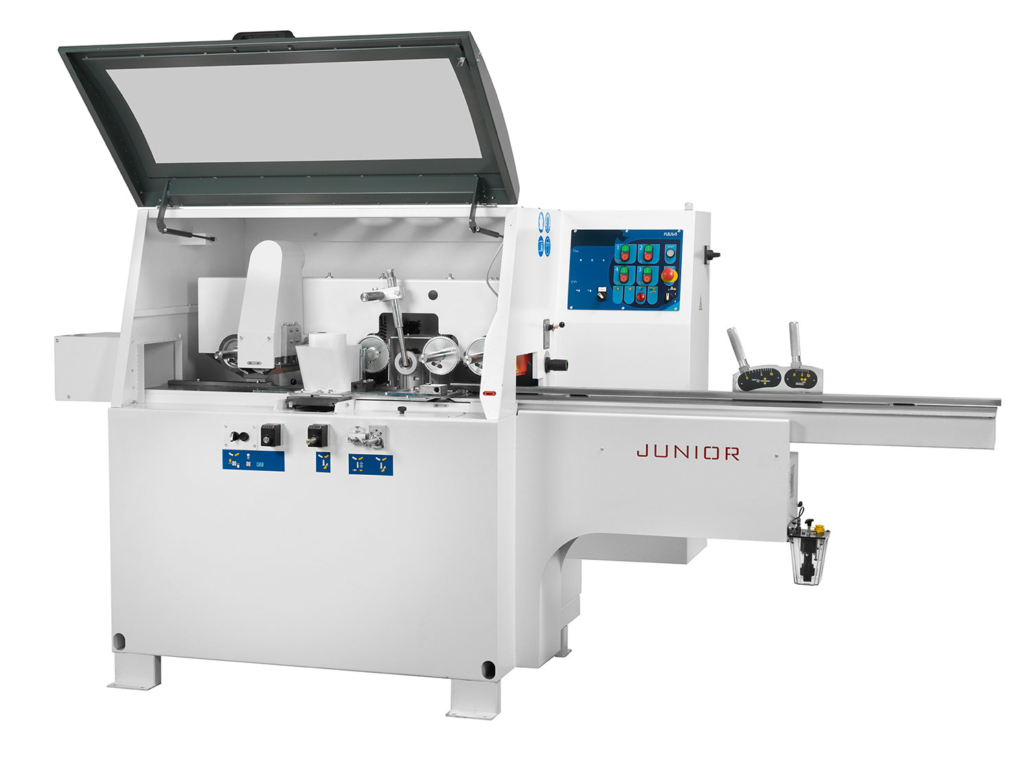

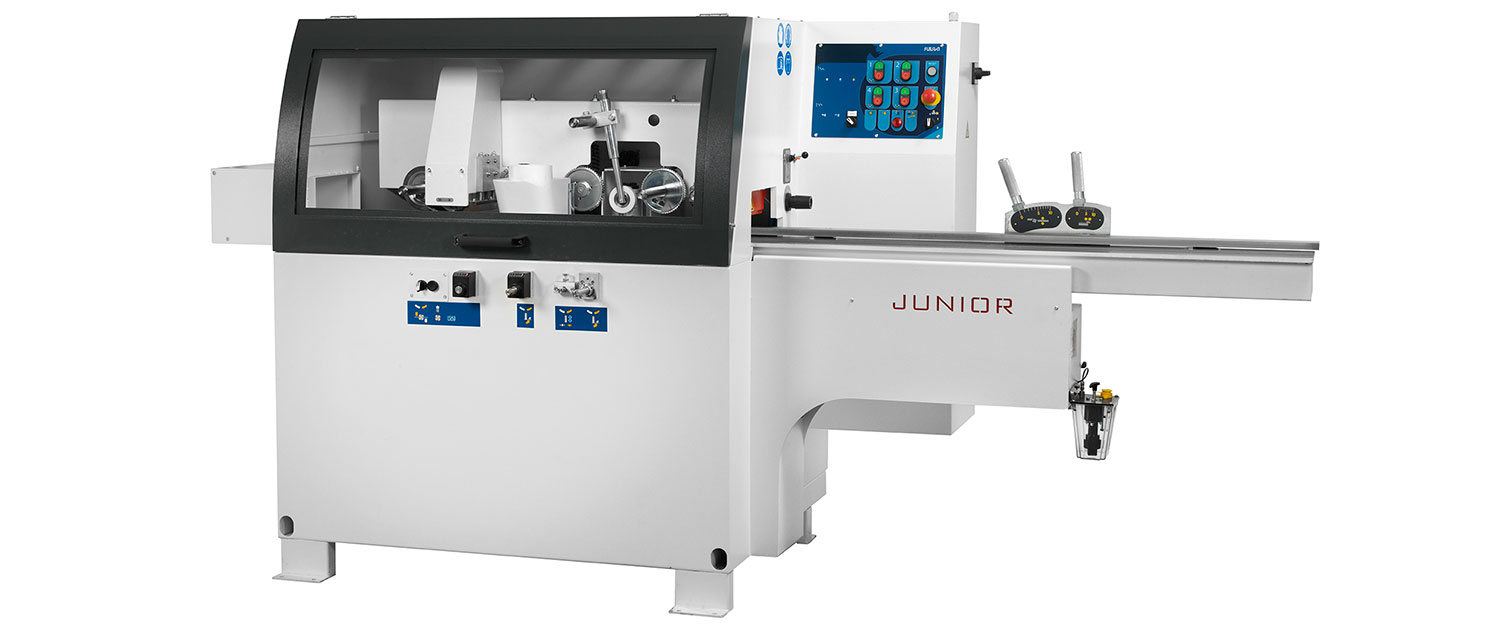

JUNIOR est une corroyeuse dont la compacité et rendement sont particulièrement adaptés pour les petites menuiseries, avec marquage CE et moteurs auto-freinants.
La machine est équipée de courroies poly-v pour garantir le rendement maximum du moteur, d’un coussin d’air pour un meilleur glissement du bois qui peut être ultérieurement aidé par un système goutte à goutte qui mélange l’air et l’huile pour les bois résineux et humides.
Junior à 4 arbres assure un dégauchissage parfait du bois sans laisser aucune vibration.
100% PRODUITE EN ITALIE
Machine complètement produite et montée en Italie.
PRODUCTION EN INTERNE DU CORPS DE LA MACHINE
La bâti (et plus en général tout le corps de la machine) et une partie de la minuterie interne sont réalisés à l’usine, avec des fraiseuses à commande numérique pour le travail des métaux, grâce à la synergie entre Futura Woodmac et Metalstar 2000.
Ce dernier fournit 3 services pour les usinages nécessaires: le service de découpe de la tôle au laser, le service de soudage et le service de fraiseuses à commande numérique.
QUALITÉ A DES PRIX TRES COMPETITIFS
La production, par l’intermédiaire d’une structure interne dédiée permet un contrôle total sur la structure de la machine, en plus de sa mise sur le marché à des prix extrêmement compétitifs.
STRUCTURE COMPACTE
La structure de la machine JUNIOR est particulièrement compacte pour satisfaire les besoins des petites menuiseries.
LONGUEUR PIECE EN USINAGE 270 mm AVEC SYSTEME D’AVANCE PAR JOINTS DE CARDAN
Elle permet d’usiner une pièce d’une longueur de 270mm et le dispositif d’entrainement est composé d’une traction à cardans.
GROUPE MOTEUR INDEPENDENT SUR CHAQUE UNITE DE TRAVAIL
Chaque groupe de tavail a son propre moteur.
REGLAGE DE LA MACHINE PRÉCISE ET IMMÉDIATE
Le réglage de la machine est rapide, précis et sur.
HAUTE SECURITE (CONFORMEMENT A LA LEGISLATION DE L’UE)
Strict respect de tous les critères de sécurité fixes par l’Union Européenne.
TESTS ET ESSAIS AVANT LA LIVRAISON
Machine soigneusement testée et testée à plusieurs reprises, avant la livraison au client (même avec ses couteaux, le cas échéant).

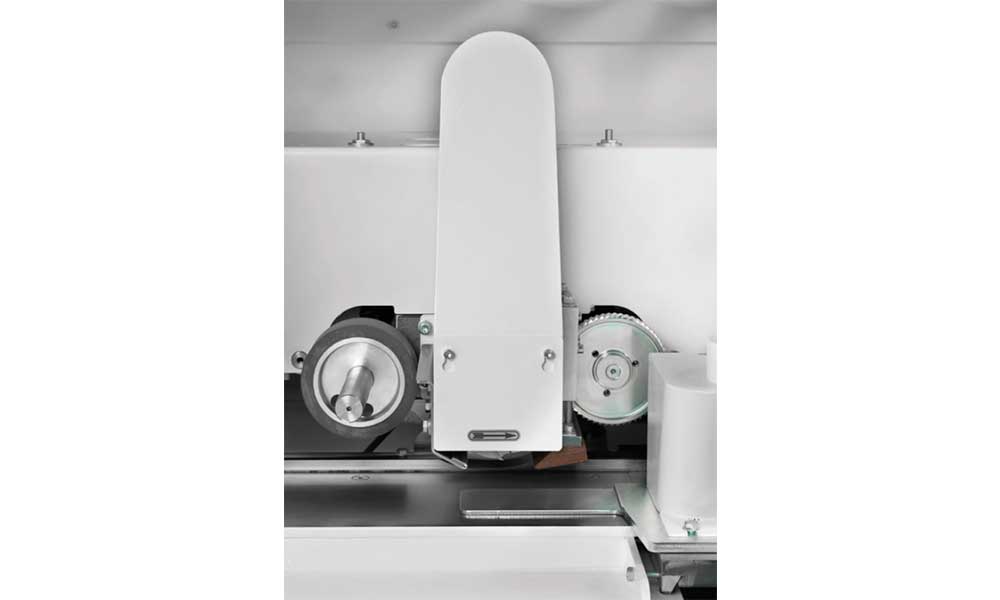

Les sections maximum de travail sont 180 mm en largeur et 130 mm en hauteur.
Les sections minimum de travail sont 25 mm en largeur (15 mm en option) et 8 mm en hauteur.
Grâce au design compact, la machine peut usiner des pièces unitaires de 270 mm de longueur.
L’innovation et sa compacité sont les caractéristiques qui la rendent unique dans son genre.
JUNIOR peut être déplacée au moyen d’un transpalette permettant à l’établissement de la déplacer en fonction de leurs exigences.

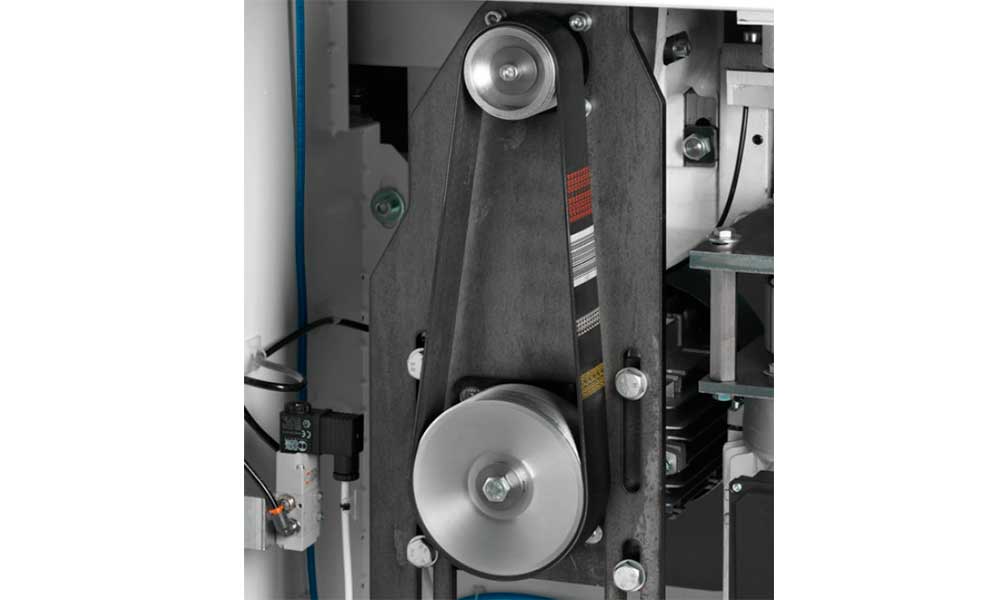

Grâce à la construction striée les courroies poly-v permettent une transmission très compacte même pour des applications avec de lourdes charges.
Nos poulies sont conçues et réalisées avec une précision maximale pour un accouplement parfait avec les gorges de la courroie.
Une synergie optimale hautement silencieuse et qui ne transmet pas de vibration.

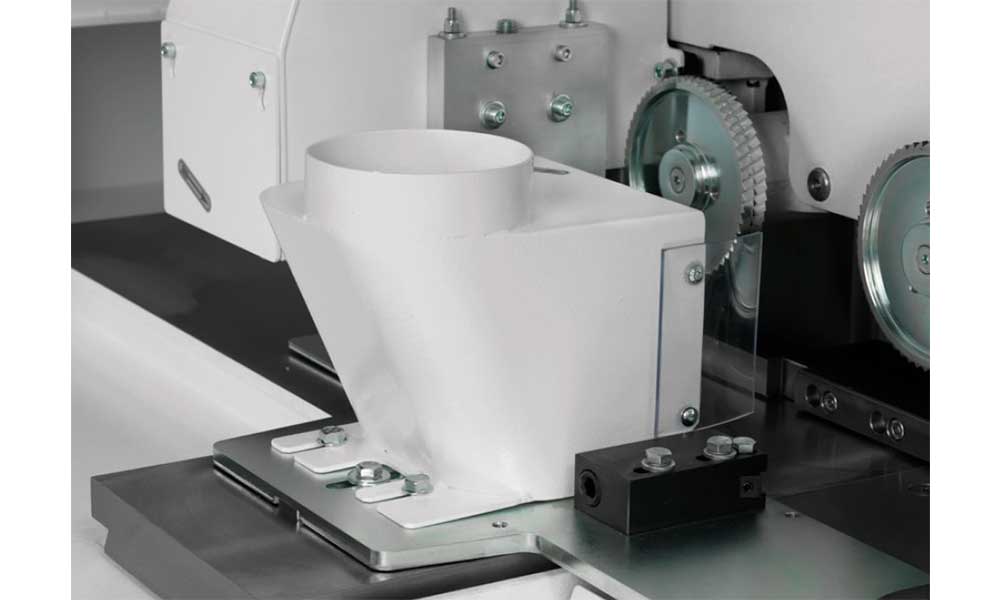

Système d’aspiration étudié pour une machine à longue durée dans le temps.
Capots projetés pour le passage des copeaux de bois de façon fluide et continue avec une économie de l’énergie électrique utilisée.

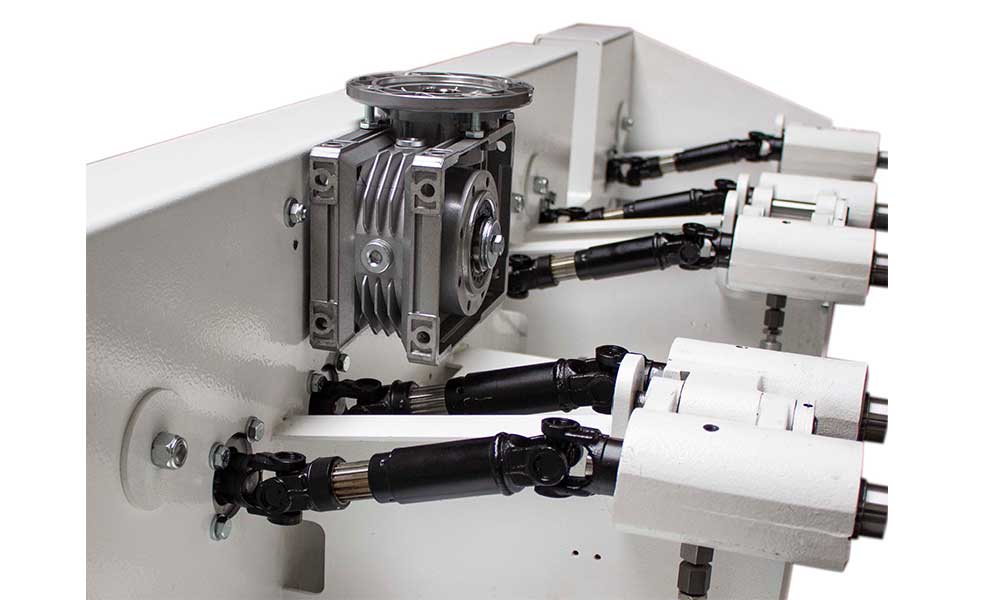

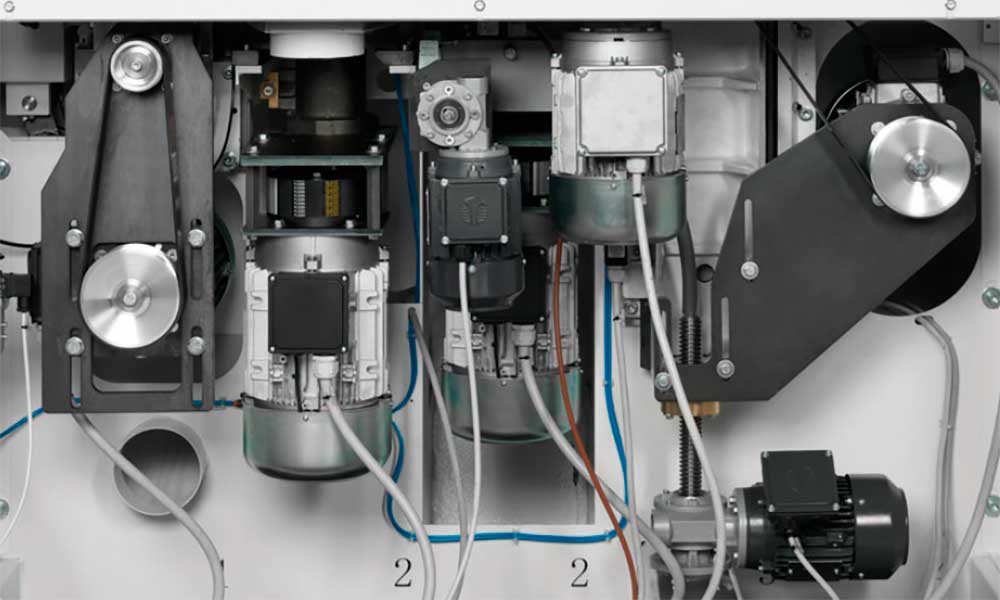

L’entraînement est composé d’un motoréducteur pour exploiter au maximum les KW du moteur: une transmission de puissance synonyme de solutions innovantes attentives aux consommations.
Chaque groupe opérateur est doté de son moteur.
Possibilité d’installer un moteur avec une puissance optimale en fonction des usinages à effectuer.
Transport garanti même pour les catégories de bois reconnues problématiques.

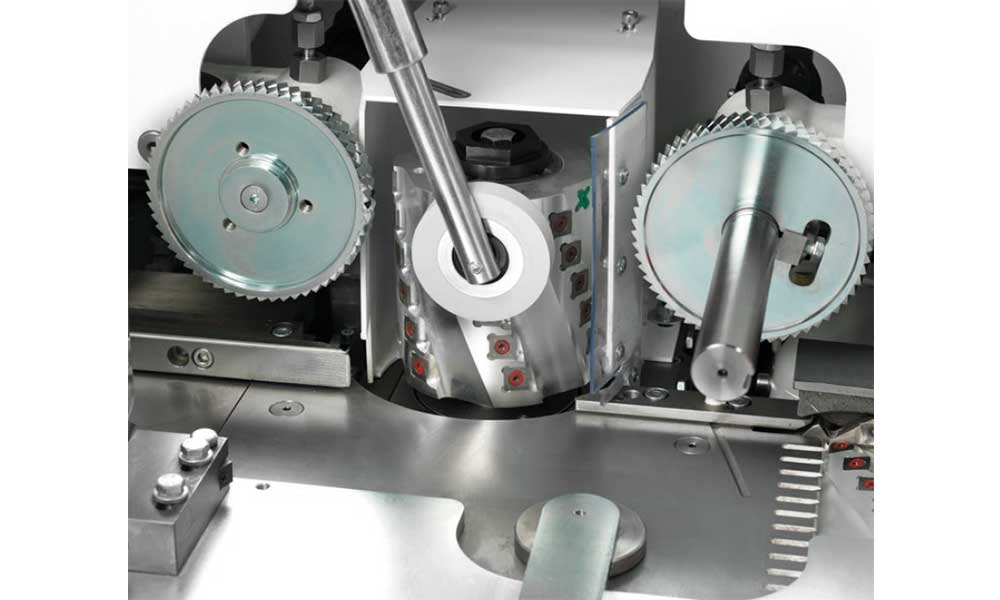

Le système peut être intégré avec la nébulisation d’air et d’huile, ce mélange améliore ultérieurement le coulissement du bois.

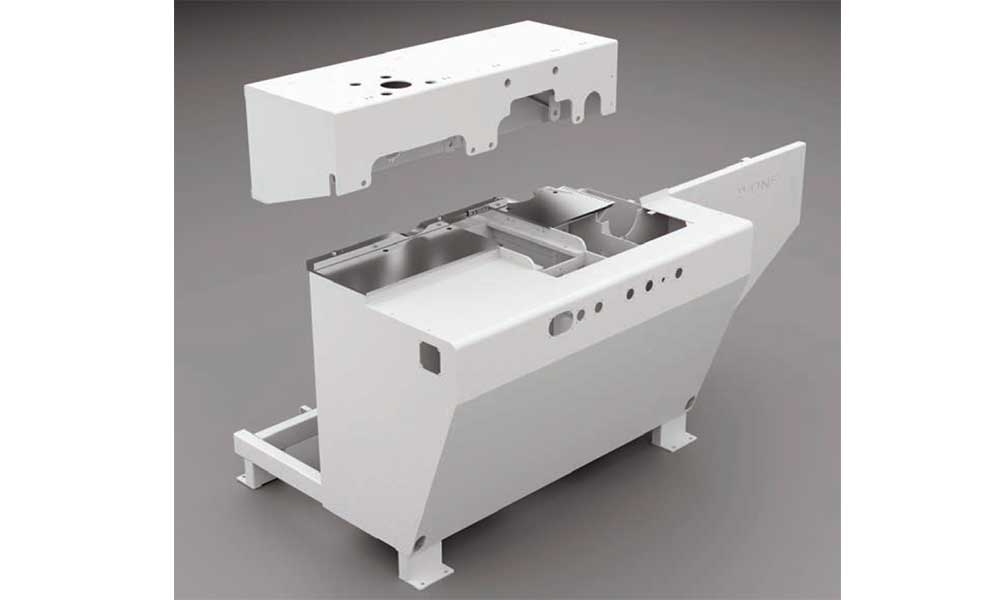

Bâti et châssis étudiés pour garantir une haute rigidité et stabilité de la machine.
Les deux sont construits avec une structure monobloc en fer, stabilisés, sablés et vernis avec une poudre époxy-polyester résistante aux chocs, aux reflets de lumière et aux intempéries pour une plus grande durée dans le temps.
Catalogue JUNIOR – P.ONE BASIC (pdf – 4,32 Mb)
Bureaux: COMMERCIAL – PIÈCES DE RECHANGE – ADMINISTRATION

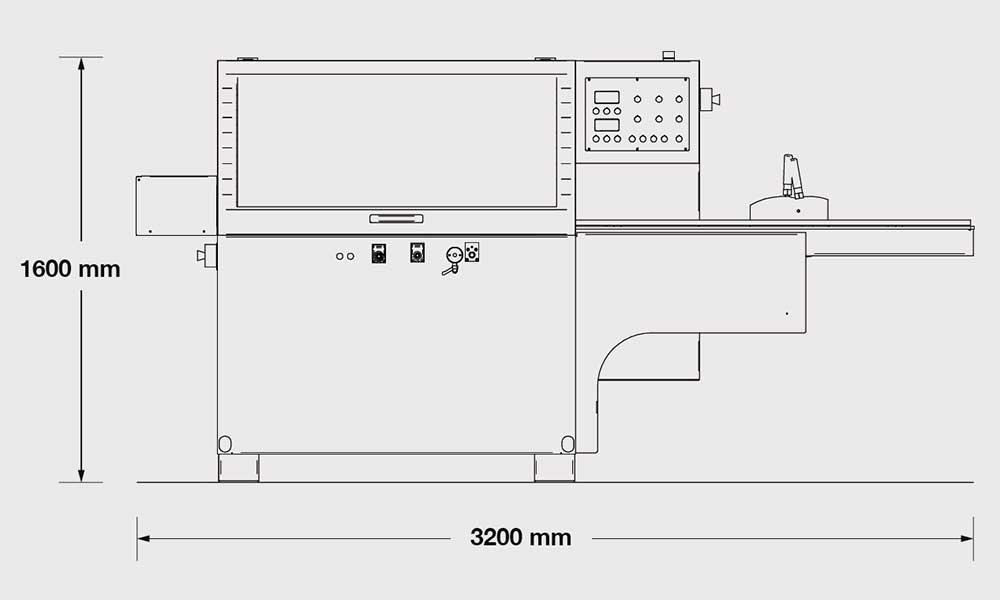

Figure 1

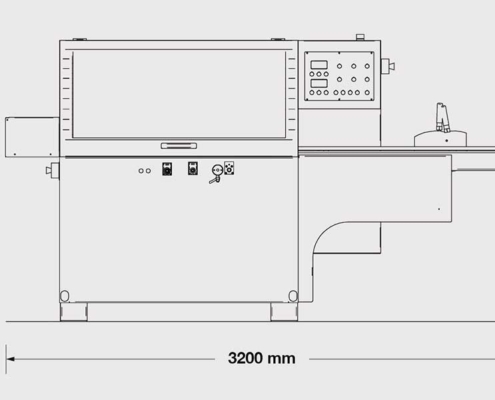

JUNIOR (PLAN DE FACE)

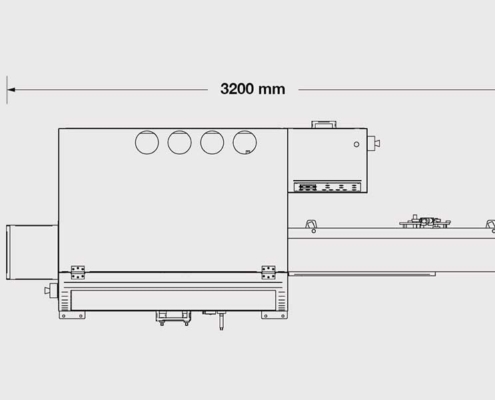

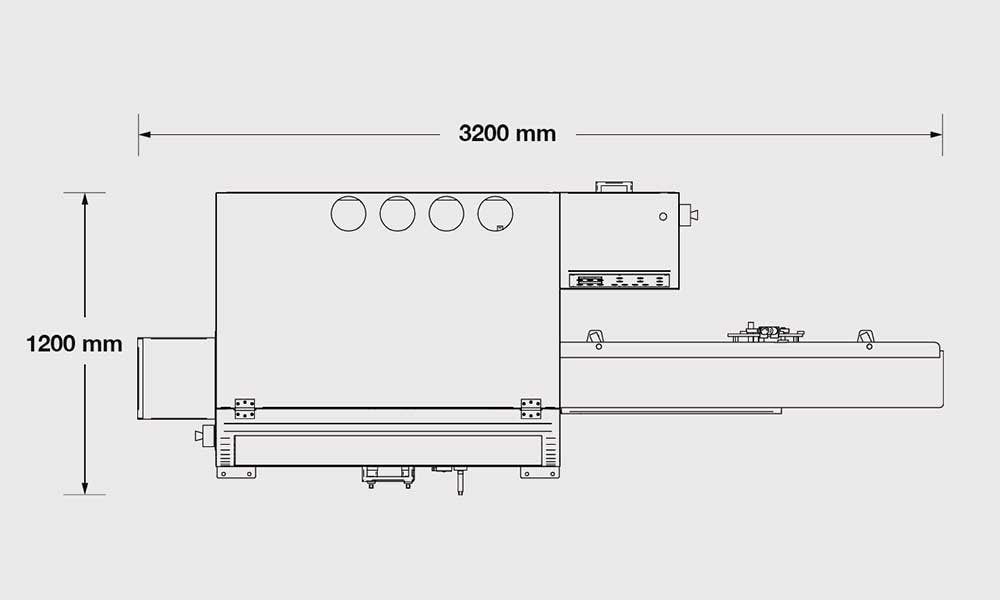

Figure 2
JUNIOR (PLAN DE DESSUS)

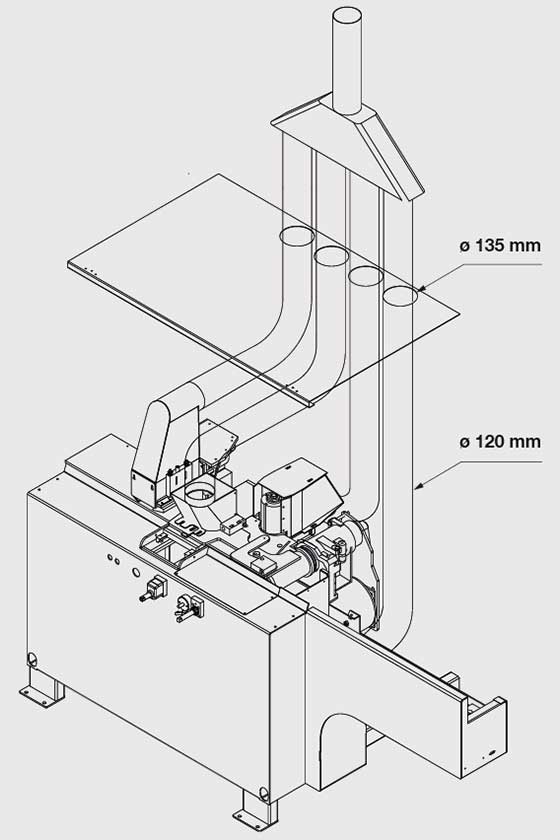

Figure 3

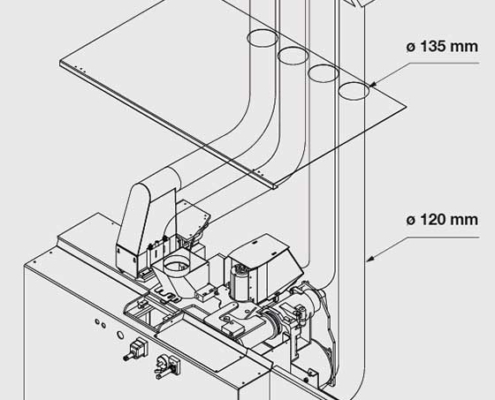

JUNIOR (PLAN ÉCLATÉE)
PUISSANCE MOTEUR ARBRE DEGAU (1° GROUPE) | kW 4 (HP 5,5) |
---|---|
PUISSANCE MOTEUR ARBRE TOUPIE DR (2° GROUPE) | kW 4 (HP 5,5) |
PUISSANCE MOTEUR ARBRE TOUPIE GAU (3° GROUPE) | kW 4 (HP 5,5) |
PUISSANCE MOTEUR ARBRE HORIZONTAL SUPERIEUR (4° GROUPE) | kW 4 (HP 5,5) |
PUISSANCE MOTEUR D’AVANCE | kW 1,5/1,1 (HP 2/1,4) |
PUISSANCE MOTEUR LEVAGE TRAVERSE | kW 0,37 (HP 0,5) |
LARGEUR MAX DE TRAVAIL (AVEC OUTIL DIAM. 100 MM) | 180 mm |
LARGEUR MIN DE TRAVAIL (AVEC OUTIL DIAM. 100 MM) | 25 mm |
HAUTEUR MAX DE TRAVAIL (AVEC OUTIL DIAM. 100 MM) | 130 mm |
HAUTEUR MIN DE TRAVAIL (AVEC OUTIL DIAM. 100 MM) | 8 mm |
LONGEUR MIN PIECE EN USINAGE (PIECE SINGULIERE) | 270 mm |
VITESSE DE ROTATION ARBRES | 6000 tours par minute |
DIAMETRE GALETS D’ENTRAINEMENT (CRANTEES ET CAOUTCHOUC) | 130 mm |
DIAMETRE ARBRE PORTE-OUTILS | 35 mm |
DIMENSIONS OUTILS A RABOTEUR (HORIZONTAUX) | 100 x 190 mm |
DIMENSIONS OUTILS A RABOTEUR (VERTICAUX) | 100 x 130 mm |
PLAN D’ENTREE LONGUEUR | 1700 mm |
SYSTEME D’AVANCE PAR JOINTS DE CARDAN ET CHAINE DOUBLE | standard |
TRANSMISSION AVEC COURROIES POLY-V SUR ARBRES PORTE-OUTILS, ASSURE LA TRANSMISSION MAXIMALE DE LA PUISSANCE DU MOTEUR | standard |
GROUPE MOTEUR INDEPENDENT SUR CHAQUE UNITE DE TRAVAIL | standard |
DISPOSITIF A COUSSIN D’AIR POUR AMELIORER LE GLISSEMENT DU BOIS | standard |
TABLE DE TRAVAIL AVEC LUBRIFICATION MANUELLE | standard |
GALET PRE-DEGAU PNEUMATIQUE AVEC EXCLUSION DE TABLEAU DE COMMANDE | standard |
DEMARRAGE DIRECT DES MOTEURS A POUSSOIRS LUMINEUX DE TABLEAU DE COMMANDE | standard |
Rallonge arbre d’entrainement supplementaire devant la 3° unite, complete de rouleau dente 45mm | Pression pneumatique sur les groups d’entrainement |
Augmentation puissance arbre superieur | Jeu complet de tetes |
Rouleau fou devant la toupee droite | Moteur d’avance avec reglage a invertisseur |
