Galet pre-degau pneumatique
Pompe de lubrification manuelle de table
Pression pneumatique rouleaux d’entraînement
Numérateurs arbre universel
Rouleau fou
Commandes 4ème arbre motorisé
carré
dégauchissage sur quatre faces
rabotage sur 4 faces
éliminer la partie tordue du bois
carré parfait
éliminer toute imperfection du bois
profilages
perçages
main courante
menuiseries
antibois
cadres
dormants
lambris
Avec ses versions à 4 et 5 arbres, la machine P.ONE est une corroyeuse, moulurière et profileuse automatique qui répond aux besoins des menuiseries et de petites et moyennes entreprises.
La riche dotation de série comprend une table de travail de 2300 mm, une pression pneumatique sur les rouleaux d’entraînement, un démarrage direct des moteurs par un bouton-poussoir, un rouleau de pré-rabotage pneumatique, un levage motorisé, une transmission des rouleaux à joints joint de cardan.
Les caractéristiques techniques de la P.ONE permettent de loger sur les toupies verticales (arbre droit et arbre gauche) et sur le 4ème groupe horizontal supérieur (épaisseur) des outils profilés avec un diamètre minimum de 110 mm et maximum de 180 mm, permettant ainsi une capacité d’usinage avec un degré de finition élevé.

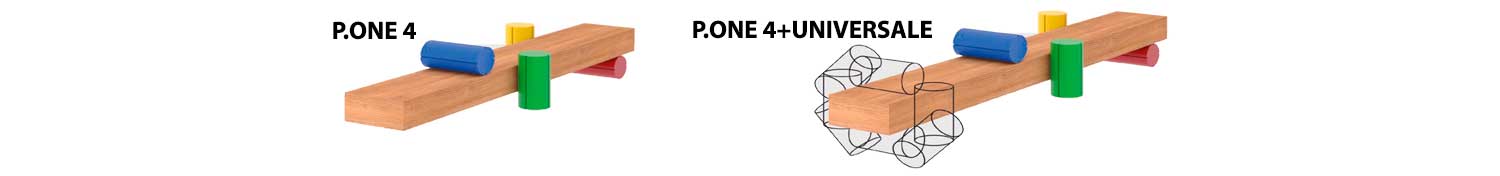

Version à 4 arbres avec beaucoup de possibilités d’utilisation, aussi bien comme corroyeuse et raboteuse que comme profileuse, pour réaliser des perçages et des usinages plus complexes sur 3 faces du bois.
Il s’agit d’une machine de plus en plus performante avec une large dotation d’accessoires de base disponibles.
Version à 4 arbres plus un arbre universel qui, en tant que tel, permet l’usinage du bois sur l’une des 4 faces selon le produit fini que l’opérateur veut obtenir, rendant ainsi la machine extrêmement versatile et capable de réaliser une vaste palette d’usinages.
En un seul passage, il est possible de réaliser des profils complexes et des perçages dans la partie inférieure du bois.
100% PRODUITE EN ITALIE
Machine produite et assemblée entièrement en Italie.

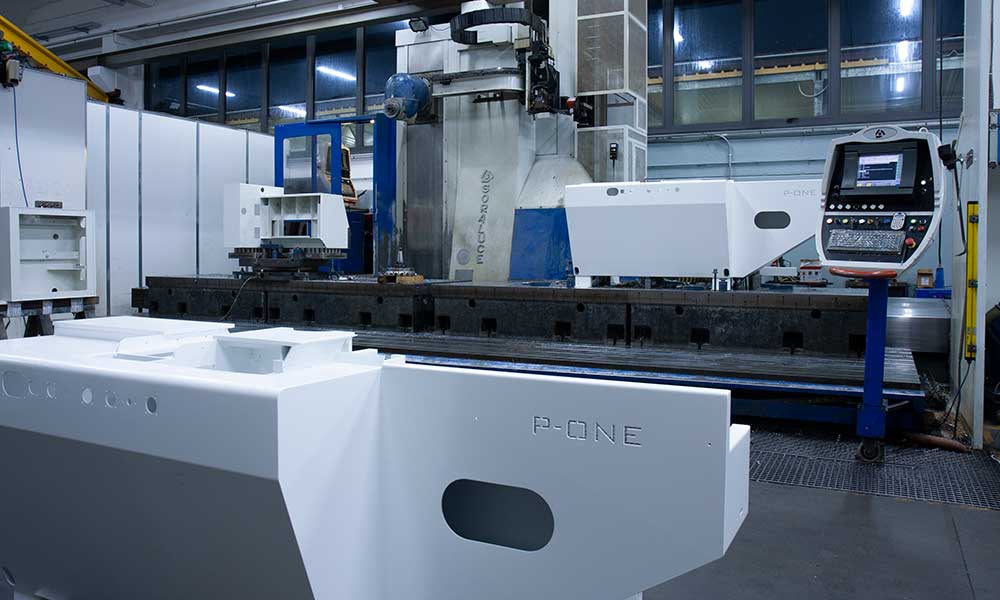

PRODUCTION EN INTERNE DU CORPS DE LA MACHINE
La bâti (et plus en général tout le corps de la machine) et une partie de la minuterie interne sont réalisés à l’usine, avec des fraiseuses à commande numérique pour le travail des métaux.
Ceci est le résultat de la précieuse collaboration avec Metalstar 2000, avec 3 services à disposition des usinages Futura Woodmac: le service de découpe de la tôle au laser, le service de soudage et le service des fraiseuses à commande numérique.
MINUTERIE INTERNE PRODUITE À L’USINE
Une partie des pièces se trouvant à l’intérieur de la machine est évidemment réalisée sur place.
QUALITÉ A DES PRIX TRES COMPETITIFS
La production, par l’intermédiaire d’une structure interne dédiée permet un contrôle total sur la structure de la machine, en plus de sa mise sur le marché à des prix extrêmement compétitifs.
BOIS MAX 230x130 ET MOTEUR INDEPENDANTS SUR CHAQUE GROUPE DE TRAVAIL
Les deux modèles de P.ONE (4 et 4+UNIVERSEL) a été étudiée pour travailler des bois de 230×130 maximum et chacun de ses arbres de travail a son moteur.
SYSTÈME D’AVANCE PAR JOINTS DE CARDAN
Le système d’avance est complet de joints de cardan et chaine double.
COURSE AXIALE SUR LES ARBRES VERTICAUX DE AXIAL STROKE VERTICAL DE 40mm
Course axiale de 40 mm sur les arbres verticaux pour la gestion de plus de profils.
RÉGLAGE DE LA MACHINE RAPIDE, PRÉCIS ET SUR
Réglage de la machine rapide, précis et sûr, encore plus rapide grâce aux axes contrôlés et à la sauvegarde des programmes (accessoire en option).
HAUTE SÉCURITÉ (CONFORMÉMENT A LA LÉGISLATION DE L’UE)
Rispetta tutti i requisiti di sicurezza richiesti della Unione Europea.Strict respect de tous les critères de sécurité fixes par l’Union Européenne.
TESTS ET ESSAIS AVANT LA LIVRAISON
Avant la livraison au client, la machine est rigoureusement testée (même avec les fraises du client, le cas échéant).

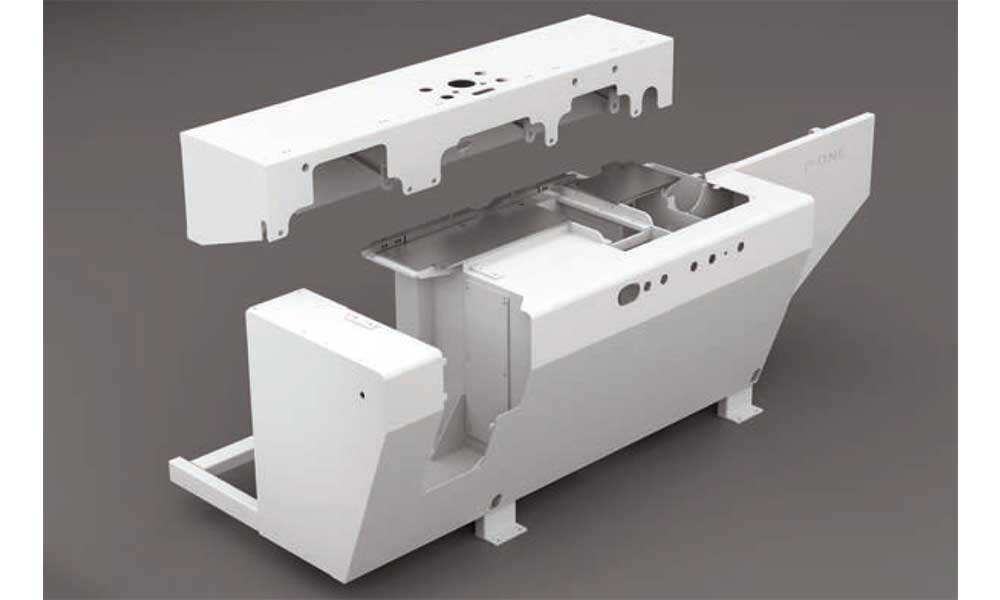

Bâti et châssis étudiés pour garantir une haute rigidité et stabilité de la machine.
Les deux sont construits avec une structure monobloc en fer, stabilisés, sablés et vernis avec une poudre époxy-polyester résistante aux chocs, aux reflets de lumière et aux intempéries pour une plus grande durée dans le temps.
Transport garanti même pour les catégories de bois reconnues problématiques.
Le système peut être intégré avec la nébulisation d’air et d’huile (en option), ce mélange améliore ultérieurement le coulissement du bois.

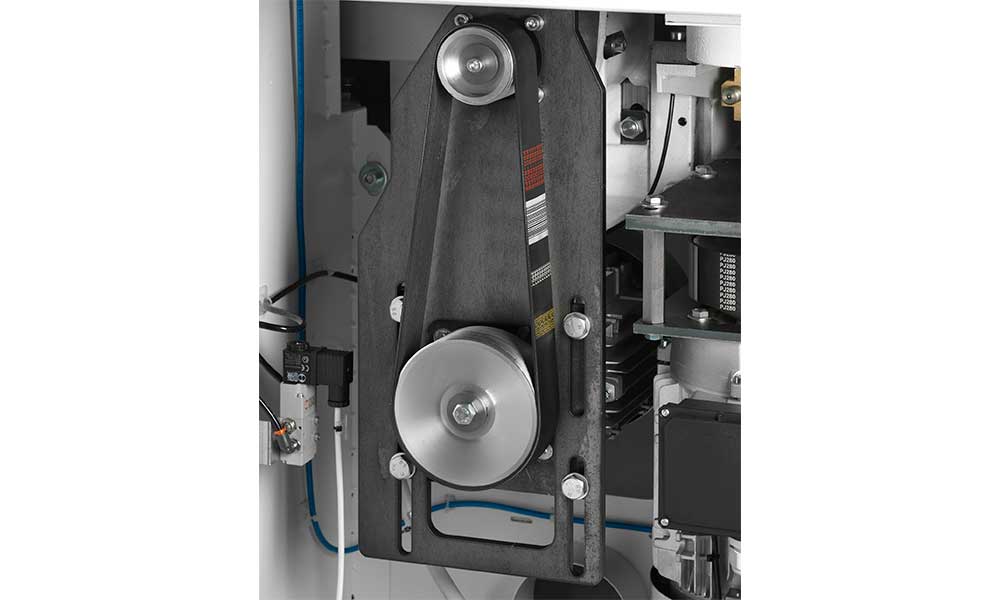

Grâce à la construction striée les courroies poly-v permettent une transmission très compacte même pour des applications avec de lourdes charges.
Nos poulies sont conçues et réalisées avec une précision maximale pour un accouplement parfait avec les gorges de la courroie.
Une synergie optimale hautement silencieuse et qui ne transmet pas de vibration.
Diamètre de l’outil de 110 mm minimum à 180 mm maximum.
Course axiale de 40 mm sur les arbres verticaux pour la gestion de plus de profils.

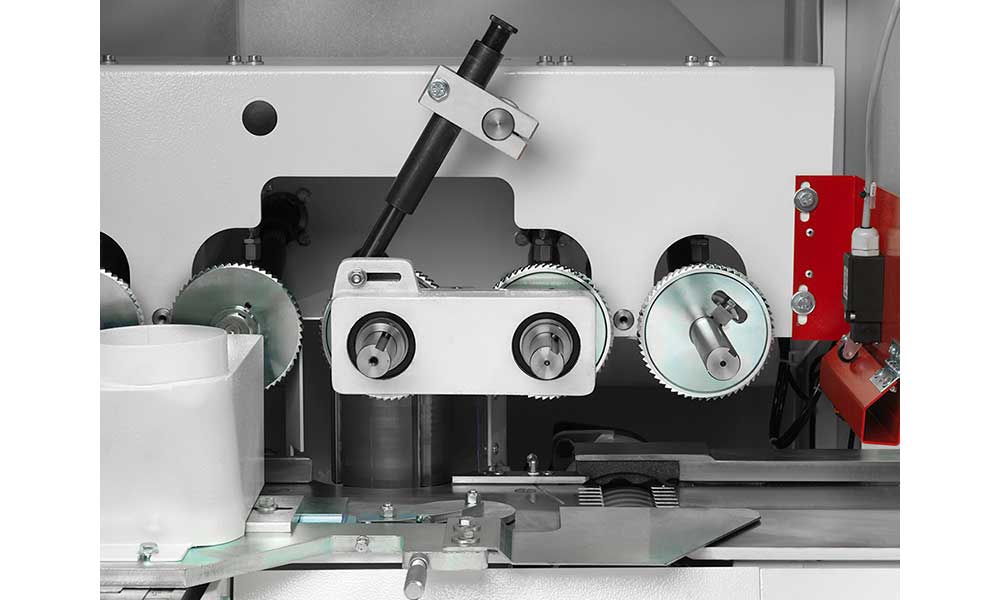

Situé devant la toupie droite, il possède des rouleaux crantés pour réduire l’intervalle entre les galets standard.
De cette façon la machine peut entrainer et usiner même des pièces courtes.
(optionnel)
Les machines sont entièrement produites et montées en Italie, chaque pièce unitaire est assemblée en notre siège de Rimini.
Notre usine possède en son sein, des postes de coupes au laser, soudures, usinages à CNC pour un produit à Km Zéro.
Toutes les machines sont scrupuleusement réglées avant leur expédition; sur demande on eff ectue des essais avec les fraises du client pour une machine déjà prête à l’utilisation.
Utilisable sur tous les côtés, il offre la possibilité d’avoir un arbre supplémentaire sur chacun des côtés.
Adapté pour effectuer des rainures inclinées. Flexibilité à 360°.
Arbre universel entièrement redessiné par l’application de guides linéaires et de roulements à recirculation de billes sur la manutention verticale (Z) et horizontale (Y).
Application qui améliore la fluidité du déplacement des axes sans nuire à la précision.
L’entraînement est composé d’un motoréducteur pour exploiter au maximum les KW du moteur.
Une transmission de puissance synonyme de solutions innovantes attentives aux consommations.

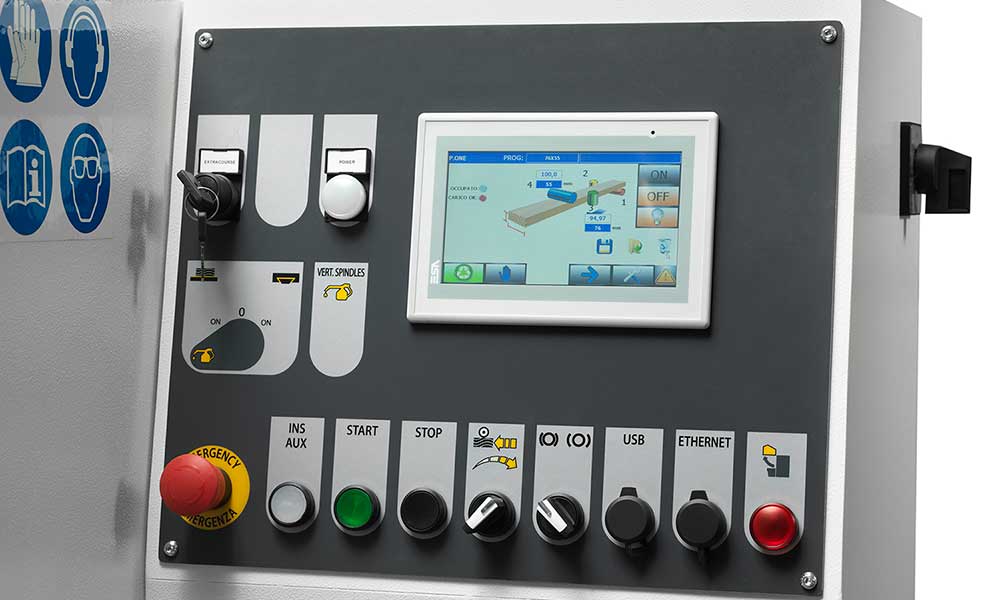

PLC avec écran tactile pour mémoriser les programmes.
Symbologie de sauvegarde, ouverture et élimination des programmes faciles et intuitifs qui demandent la symbologie des PC.
Positionnement des axes automatique et démarrage des moteurs des arbres et de l’entrainement au moyen d’un seul poussoir.
(optionnel)
En alternatif au PLC nous proposons un système économique pour accélérer le paramétrage de la machine au moyen de 2 poussoirs, 1 pour le déplacement rapide de l’arbre et l’autre pour le positionnement au dixième de millimètre.
(optionnel)
Catalogue P.ONE (pdf – 4,36 Mb)
Bureaux: COMMERCIAL – PIÈCES DE RECHANGE – ADMINISTRATION
Figure 1

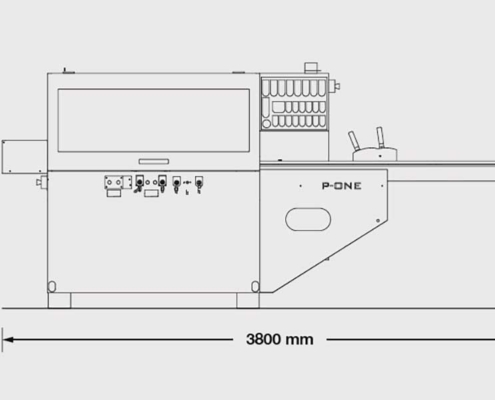

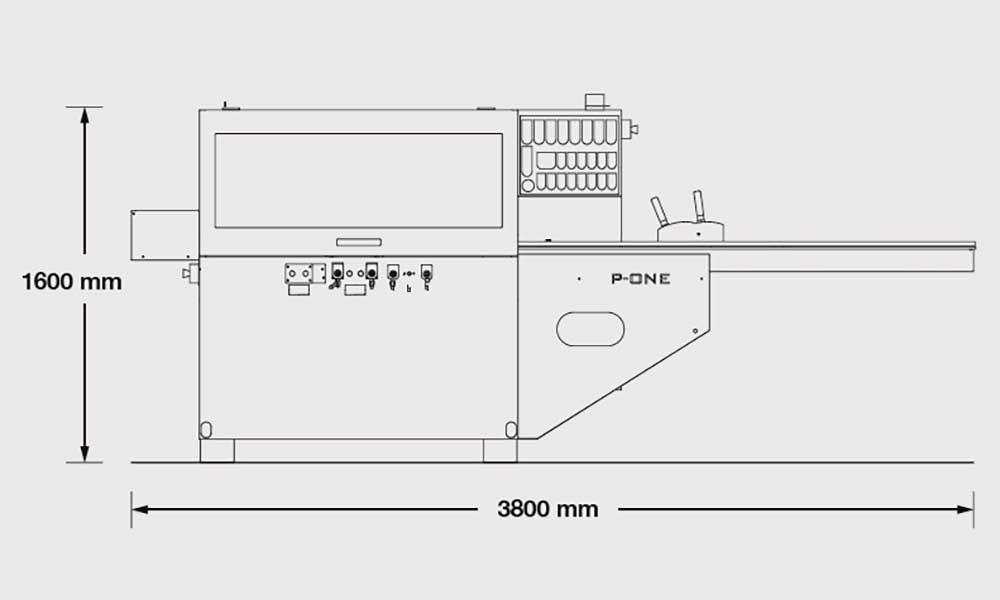

P.ONE 4 (PLAN DE FACE)
Figure 2

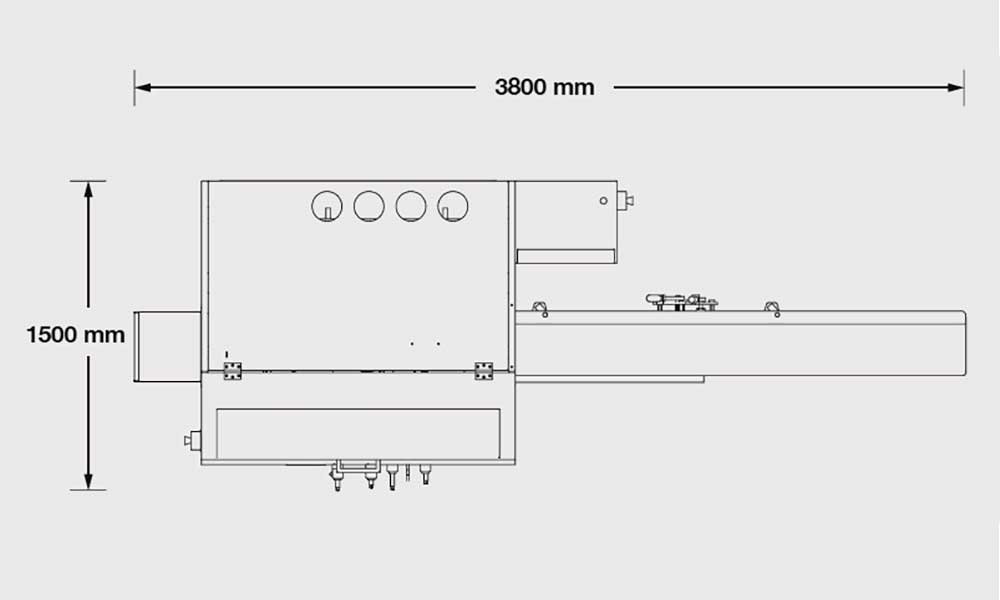

P.ONE 4 (PLAN DE DESSUS)
Figure 3
P.ONE 4+UNIVERSEL (PLAN DE FACE)
Figure 4
P.ONE 4+UNIVERSEL (PLAN DE DESSUS)
Figure 5
P.ONE (PLAN ÉCLATÉE)
| LARGEUR MAX DE TRAVAIL (AVEC OUTIL DIAM. 125 MM) | 230 mm |
|---|---|
| LARGEUR MIN DE TRAVAIL (AVEC OUTIL DIAM. 125 MM) | 25 mm |
| HAUTEUR MAX DE TRAVAIL (AVEC OUTIL DIAM. 125 MM) | 130 mm |
| HAUTEUR MIN DE TRAVAIL (AVEC OUTIL DIAM. 125 MM) | 8 mm |
| VITESSE D’ENTRAINEMENT A INVERTISSEUR | 4/20 m/min |
| VITESSE DE ROTATION ARBRES | 6000 tours par minute |
| DIAMETRE ARBRE PORTE-OUTILS | ø 40 mm |
| DIAMETRE OUTIL 1° ARBRE | ø 125 mm |
| DIAMETRE MIN/MAX OUTILS A PROFILER POUR 2°-3°-4° ARBRE | ø 110 – 180 mm |
| DIAMETRE MIN/MAX OUTIL ARBRE UNIVERSEL (LE CAS ECHEANT) | ø 110 – 180 mm |
| MAX LONGEUR OUTILS HORIZONTAUX | 230 mm |
| MAX LONGEUR OUTILS VERTICAUX | 130 mm |
| DIAMETRE ET EPAISSEUR FRAISE RASANTE | ø 145 – 12 mm |
| PLAN D’ENTREE LONGUEUR | 2300 mm |
| COURSE VERTICAL TOUPIE A -40 MM AU DESSOUS DU PLAN DE TRAVAIL | 40 mm |
| PUISSANCE MOTEUR ARBRE DEGAU | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR ARBRE TOUPIE DR | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR ARBRE TOUPIE GAU | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR ARBRE HORIZONTAL SUPERIEUR | 7,5 HP (5,5 kW) |
| PUISSANCE MOTEUR ARBRE UNIVERSEL (LE CAS ECHEANT) | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR D’AVANCE | 2 HP (1,5 kW) |
| PUISSANC MOTEUR LEVAGE TRAVERSE | 0,5 HP (0,37 kW) |
| SYSTEME D’AVANCE PAR JOINTS DE CARDAN ET CHAINE DOUBLE | standard |
| PRESSION PNEUMATIQUE SUR LES GROUPES D’ENTRAINEMENT | standard |
| TRANSMISSION AVEC COURROIES POLY-V SUR ARBRES PORTE-OUTILS, ASSURE LA TRANSMISSION MAXIMALE DE LA PUISSANCE DU MOTEUR | standard |
| GROUPE MOTEUR INDEPENDENT SUR CHAQUE UNITE DE TRAVAIL | standard |
| DISPOSITIF A COUSSIN D’AIR POUR AMELIORER LE GLISSEMENT DU BOIS | standard |
| TABLE DE TRAVAIL AVEC LUBRIFICATION MANUELLE | standard |
| GALET PRE-DEGAU PNEUMATIQUE AVEC EXCLUSION DE TABLEAU DE COMMANDE | standard |
| DEMARRAGE DIRECT DES MOTEURS A POUSSOIRS LUMINEUX DE TABLEAU DE COMMANDE | standard |
| Largeur min de travail 15 mm | Rallonge arbre d’entrainement supplementaire devant la 3° unite, complete de rouleau dente 45mm |
| Motorisation du 3eme arbre | Tandem pour usiner des pièces courtes |

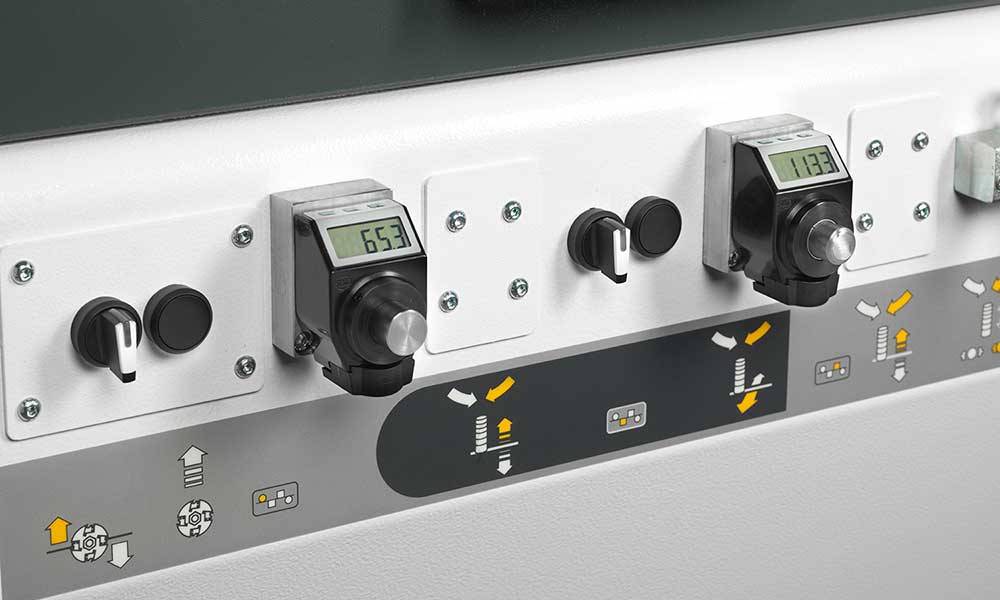

| Afficheurs électroniques | Lubrification automatique de la table de travail |
| Plc 2 axes | Lubrification centralisée aux guides |
| Jeu complet de tetes | Augmentée la puissance de moteur supérieur |
