Écran tactile couleur 15″
Tables de travail en acier Hardox
Console mobile
Colonne auxiliaire
Colonne auxiliaire
Nouveau presseur pour garder le bois sur le guide

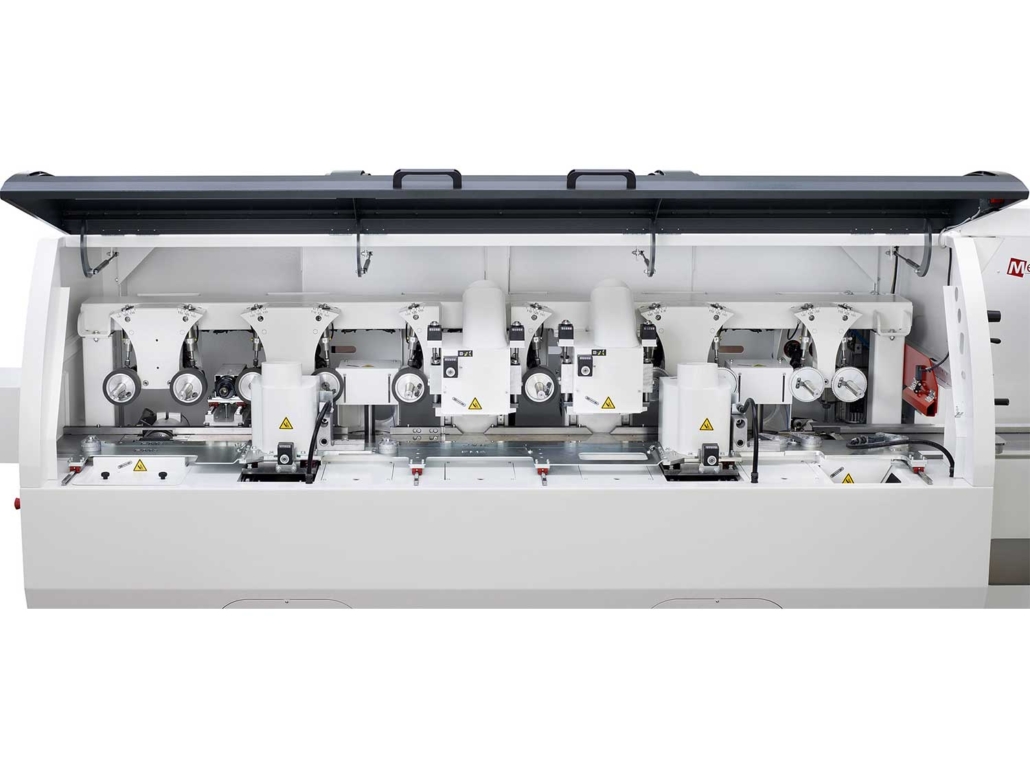

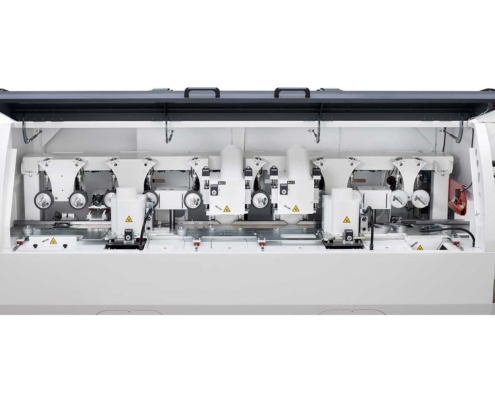

Machine avec 8 arbres porte-outils
carré
dégauchissage sur 4 faces
rabotage sur quatre faces
éliminer la partie tordue et/ou brute du bois
carré parfait
éliminer toute imperfection du bois
profilages
perçages
main courante
menuiseries
antibois
cadres
dormants
lambris
découpes du bois
volets et seuils pour fenêtres

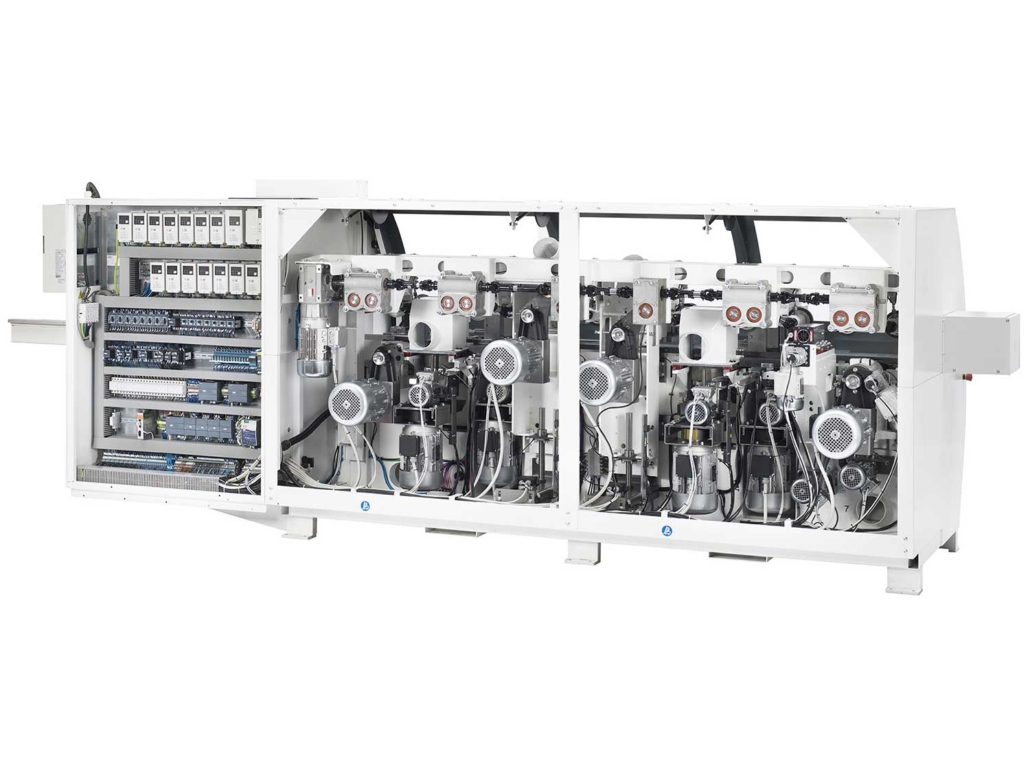

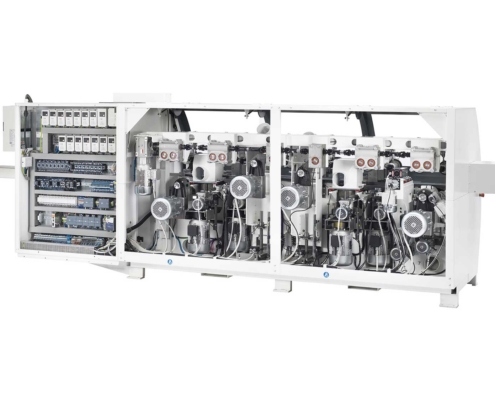

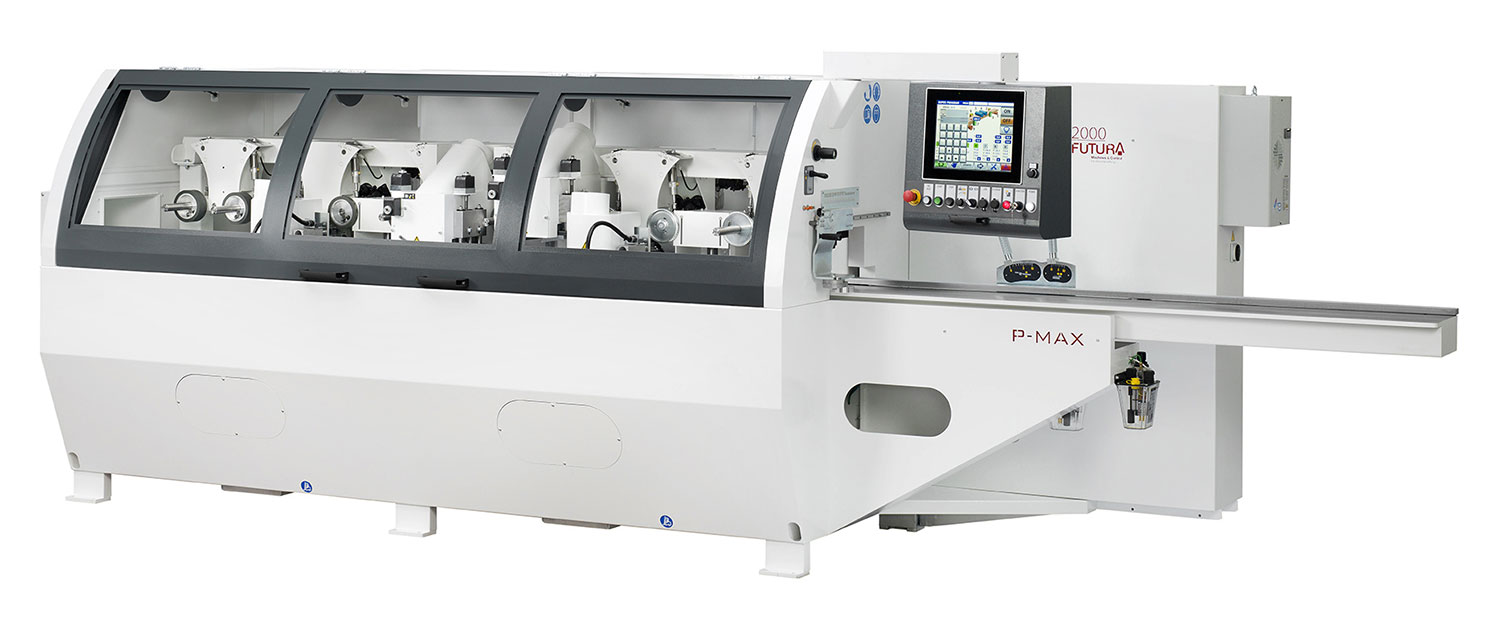

P.MAX est une corroyeuse et moulurière automatique à 4-5-6 arbres aux performances élevées, au niveau industriel, pour effectuer les opérations de dégauchissage, de rabotage et aussi de profilage du bois.
La machine se distingue des modèles plus petits (Junior, P.One Basic et P.One) par une plus grande solidité de la structure, sa capacité d’usinage et les nombreux accessoires de série et en option, avec 6 différentes version qui en font une machine adaptée à tous les besoins d’usinage du bois.
Avec ses arbres verticaux multi-outils, il est possible de tenir en même temps de 4 à plusieurs fraises, permettant un passage rapide d’un usinage à l’autre.
Les corroyeuses et moulurières automatiques P.MAX sont des machines révolutionnaires, destinées à durer dans le temps et au design innovant, faciles à utiliser, ainsi que rapides et pratiques dans les différentes opérations d’usinage du bois.
P.MAX est la solution idéale pour la production de grands lots, pouvant être répartis sur plusieurs équipes de travail.
Chaque groupe opérateur est équipé d’un moteur indépendant pour pouvoir installer la puissance optimale en fonction des usinages à effectuer.
ENTIÈREMENT RÉALISÉE EN ITALIE
Machine entièrement réalisée en Italie, aussi bien sa production que son installation.
PRODUCTION EN INTERNE DU CORPS DE LA MACHINE
La bâti (et plus en général tout le corps de la machine) et une partie de la minuterie interne sont réalisés à l’usine, avec des fraiseuses à commande numérique pour le travail des métaux.
Futura Woodmac travaille en synergie avec Metalstar 2000 qui présente 3 services pour les usinages nécessaires: le service de découpe de la tôle au laser, le service de soudage et le service de fraiseuses à commande numérique.
QUALITÉ ÉLEVÉE À PRIX TRÈS COMPÉTITIFS
La production par une structure interne dédiée permet un contrôle total sur la structure de la machine, en plus de sa mise sur le marché à des prix très compétitifs.
USINAGE DES BOIS MAX 260x180
La machine P.MAX a été conçue et réalisée pour l’usinage des bois de 260 mm de largeur et de 180 mm de hauteur, avec la possibilité (en option, sur demande) d’augmenter la hauteur à 200 mm.
ENTRAÎNEMENT PAR BOÎTE DE VITESSES
Système d’entraînement composé de boîtes de vitesses à bain d’huile avec transmission à cardans.
COURSE AXIALE DES ARBRES VERTICAUX 90 mm
La course axiale des arbres verticaux est de 90 mm sous la table de travail, avec une fraise de 160 mm de diamètre maximal.
STRUCTURE SOLIDE
Bâti et châssis conçus par nos ingénieurs afin d’assurer une structure solide et stable.
CHANGEMENT D’OUTILS IMMÉDIAT
Configuration immédiate pour le changement d’outils de différents diamètres, avec possibilité de gestion par API (en option).
HAUTE SÉCURITÉ (CONFORMÉMENT A LA LÉGISLATION DE L’UE)
Respect strict de tous les seuils de sécurité exigés par l’Union Européenne.
TESTS ET ESSAIS AVANT LA LIVRAISON
Test et inspection répétés et scrupuleux de la machine, avant la livraison au client, même avec ses outils (si fournis).
La robustesse du Hardox et sa parfaite adhérence garantissent une résistance optimale à l’usure.
C’est grâce à l’utilisation de matériels haut de gamme que nous pouvons offrir à notre clientèle des tables de travail résistantes avec de faibles risques de rupture.
La nouvelle console mobile a été conçue pour faciliter l’opérateur dans les différentes opérations quotidiennes à effectuer, à partir du réglage de la machine jusqu’au contrôle de la pièce finie.

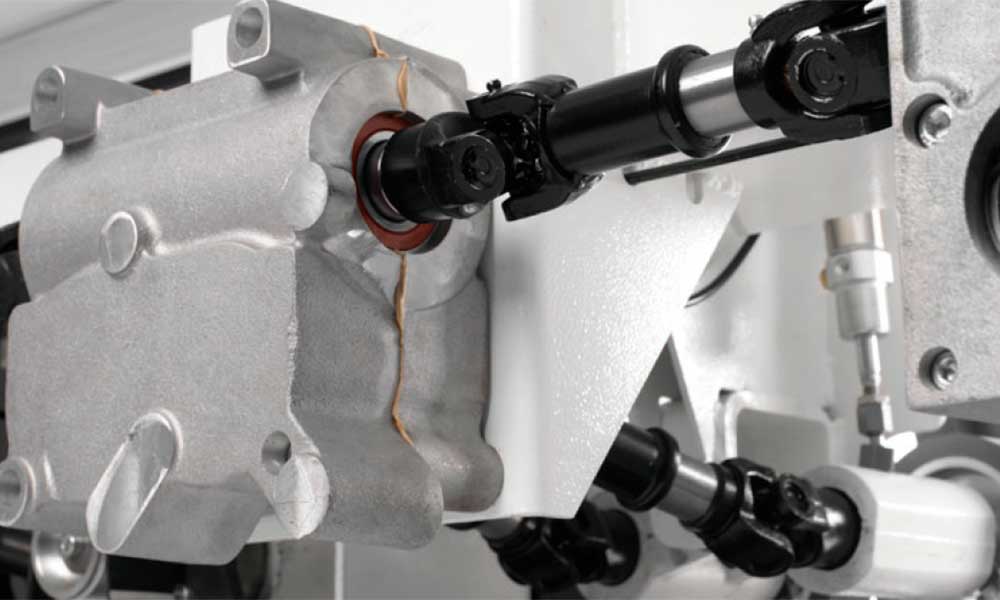

Le système d’entraînement est composé de boites à engrenages à bain d’huile avec une transmission par cardans pour assurer une parfaite finition sans laisser aucune vibration sur le bois.
Groupe extrêmement robuste et durable dans le temps, sans entretien.
L’entraînement est composé d’un motoréducteur pour exploiter au maximum les KW du moteur.
Une transmission de puissance synonyme de solutions innovantes attentives aux consommations.
Dans l’usinage du bois on ne peut pas avoir d’efficacité sans innovation, indispensable pour rechercher les meilleurs résultats en termes de qualité de la pièce usinée et de temps nécessaires à la production.
Les nouvelles technologies sont donc essentielles, avec des avantages compétitifs sur la concurrence qui se traduisent par des performances plus élevées.
C’est le principe qui est à la base de toutes les innovations de haut niveau qui ont été introduites sur toute la gamme des machines P.Max, toujours à la pointe, avec de nouvelles technologies de manutention: les guides linéaires et les patins à recirculation de billes.
Les nouvelles technologies de manutention sont des innovations de haut niveau présentes sur chaque machine P.Max, comme le presseur du 3e groupe avec manutention sur guides linéaires et patins à recirculation de billes, en ajoutant 3 éléments de pression en caoutchouc en position horizontale pour garder le bois sur le guide.
Cette technologie a été aussi utilisée pour la montée et la descente de l’arbre supérieure et donc du groupe d’entraînement qui lui est relié.
Nous pouvons trouver les guides linéaires avec leurs patins à recirculation de billes même sur le deuxième arbre supérieur, si présent.

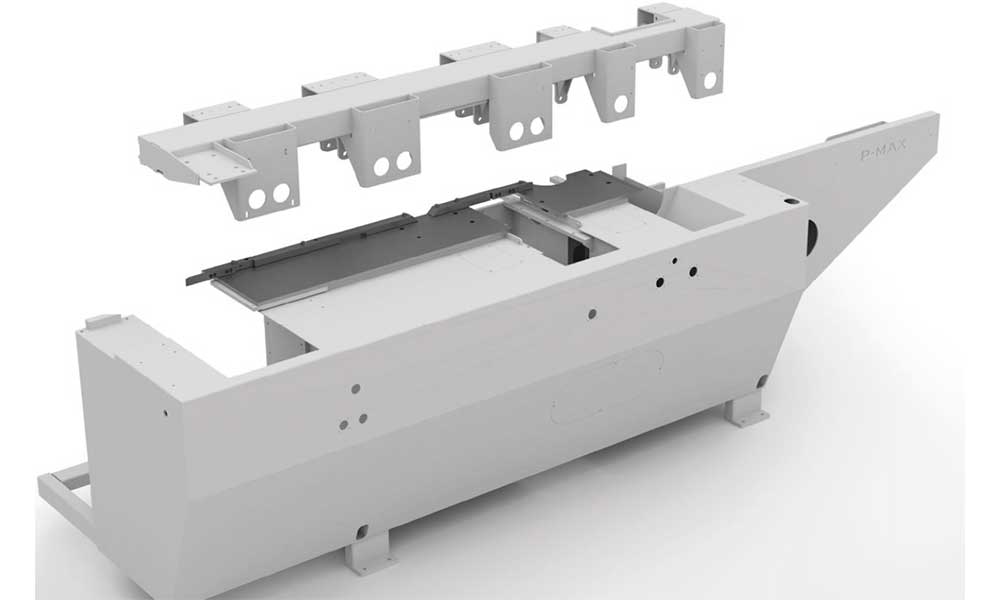

Bâti et châssis étudiés pour garantir une haute rigidité et stabilité de la machine.
Les deux sont construits avec une structure monobloc en fer, stabilisés, sablés et vernis avec une poudre époxy-polyester résistante aux chocs, aux reflets de lumière et aux intempéries pour une plus grande durée dans le temps.
Grâce à la construction striée les courroies poly-v permettent une transmission très compacte même pour des applications avec de lourdes charges.
Nos poulies sont conçues et réalisées avec une précision maximale pour un accouplement parfait avec les gorges de la courroie.
Une synergie optimale hautement silencieuse et qui ne transmet pas de vibration.
C’est un système composé de 2 rangées de trous sur la table de travail qui créent un coussin d’air pour garantir l’avance même pour les catégories de bois les plus critiques.
Chaque rangée de trous peut être activée ou désactivée selon les besoins de l’opérateur.
Le système peut être intégré (en tant qu’accessoire en option) à la nébulisation d’air et d’huile qui, en combinaison avec le coussin d’air, améliore davantage le glissement du bois.
P.MAX peut accepter des outils ayant un diamètre minimum de 110 et un diamètre maximum de 200 mm.
La course axiale des arbres verticaux est de 90 mm pour la gestion de plus de profi ls et un changement rapide de travail.
Les sections maximum de travail sont de 260 mm de largeur et 180 mm de hauteur (200 mm opt).
Les sections minimum de travail sont de 25 mm de largeur (15 mm en option) et 8 mm de hauteur.

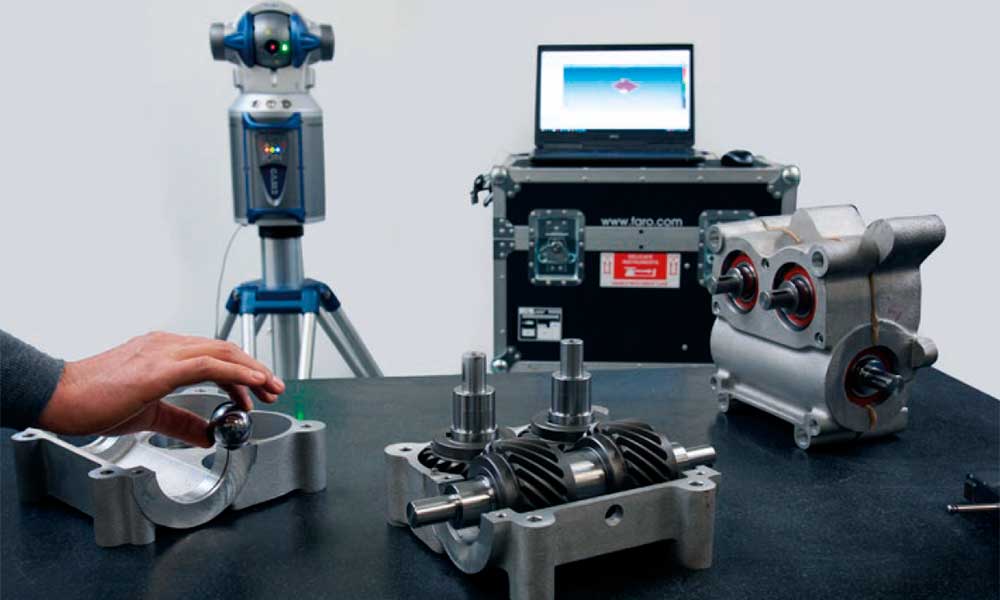

Le contrôle de la qualité mécanique et les tests de chaque produit fabriqué sont une partie essentielle de chaque commande, pour garantir des standards élevés de qualité et de sécurité.
Pour éviter les problèmes et complications lors du montage Metalstar dispose de machines de dernière génération avec des instruments dimensionnels de contrôle très sophistiqués pour la vérifi cation de toute tolérance et cote critique.

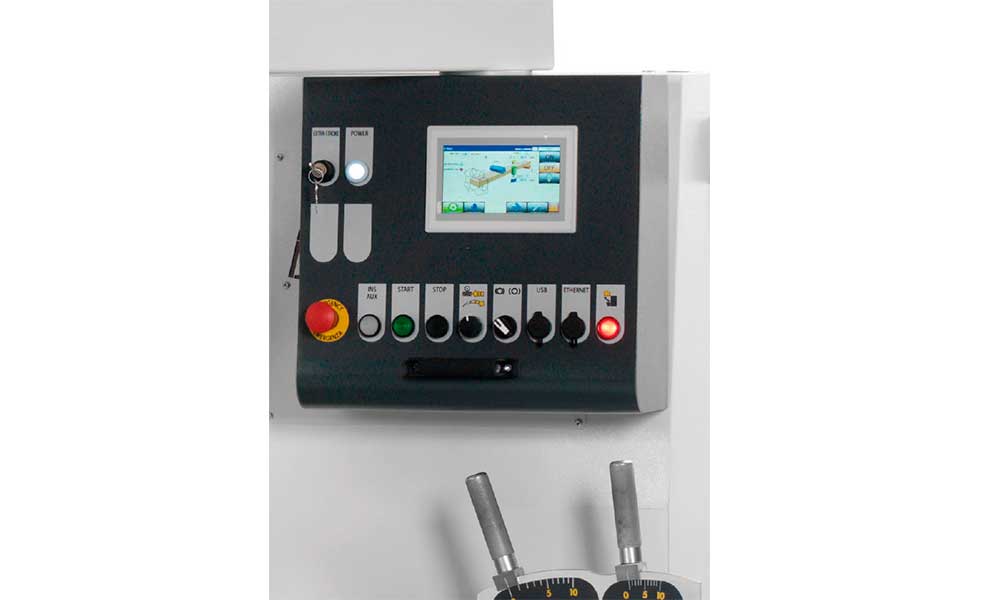

PLC avec écran couleur et touches tactiles (7-10-15″) très efficace pour la programmation du travail intuitif.
Le contrôle prévoit: le positionnement des axes en manuel, semi-automatique ou automatique; la sauvegarde d’un nombre important de programmes; le démarrage des moteurs des arbres et de l’entraînement avec un seul bouton poussoir; données des outils avec correction automatique des cotes; graphique soigneusement préparé par notre personnel.
(optionnel)
Accessoire utile pour les clients qui emploient du matériel brut de différentes largeurs
Le dispositif enregistre automatiquement la cote qui sera transmise au plc qui pourvoira au positionnement de l’arbre à la bonne mesure.
Le système est déplacé par une vis à billes et se désactive par une simple clic.
(optionnel)

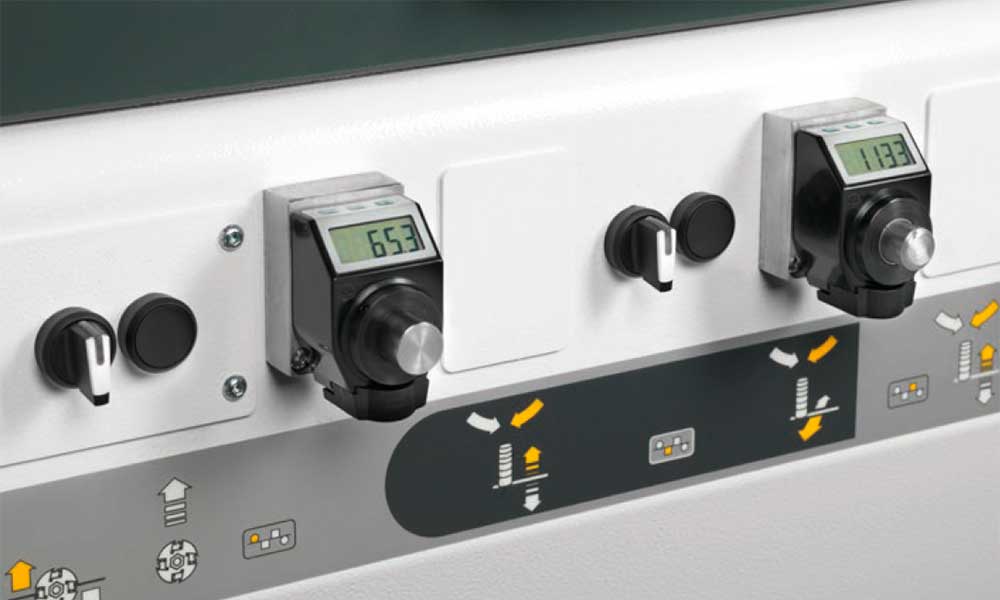

En alternatif au PLC nous proposons un système économique pour accélérer le paramétrage de la machine au moyen de 2 poussoirs, 1 pour le déplacement rapide de l’arbre et l’autre pour le positionnement au dixième de millimètre.
(optionnel)
Catalogue P.MAX (pdf – 4,71 Mb)
Bureaux: COMMERCIAL – PIÈCES DE RECHANGE – ADMINISTRATION

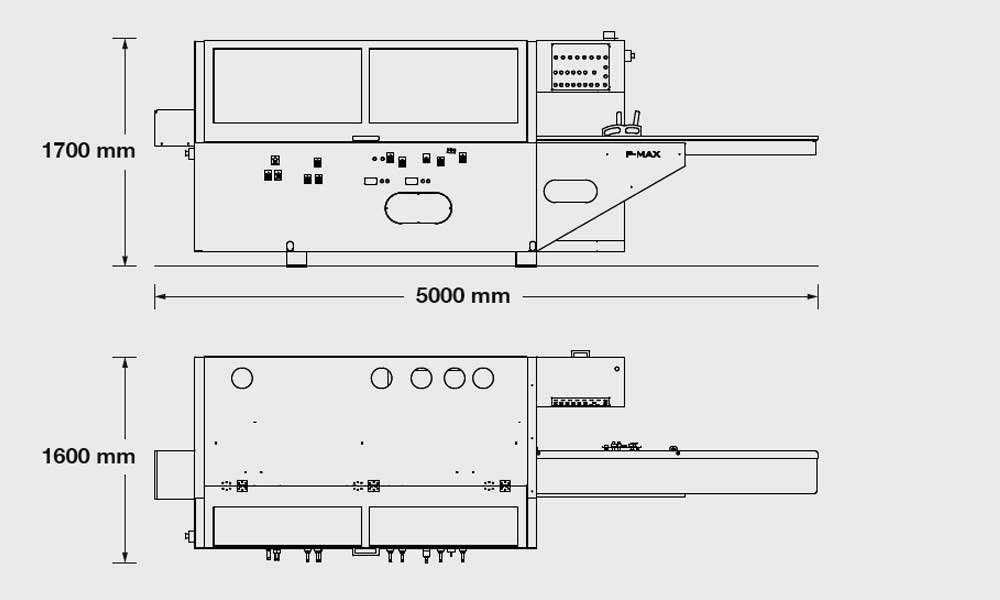

Figure 1

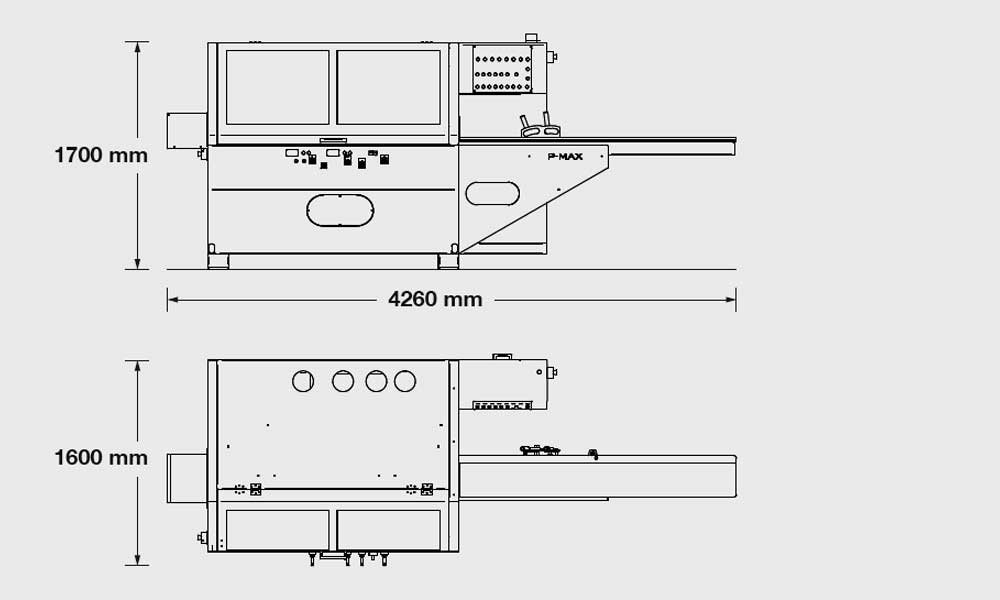

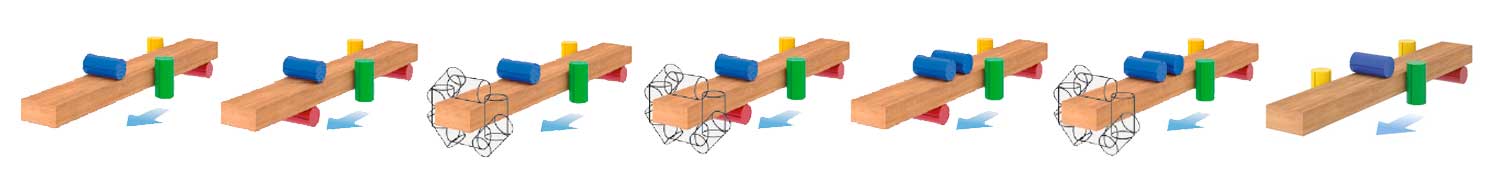

P.MAX 4
P.MAX 4 + INFÉRIEUR

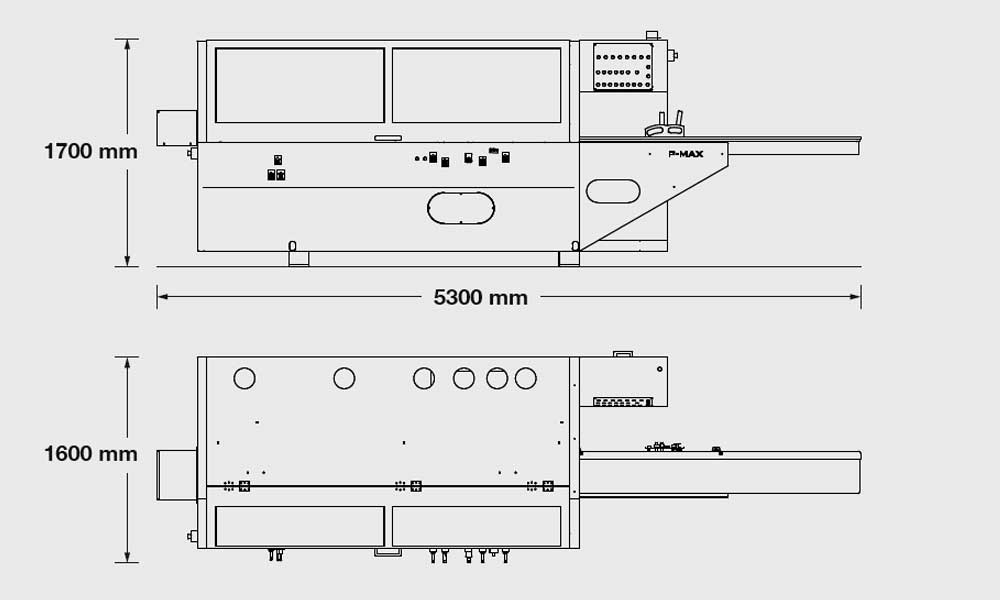

Figure 2
P.MAX 4 + UNIVERSEL
P.MAX 4 + INFÉRIEUR + UNIVERSEL
P.MAX 4 + SUPÉRIEUR + INFÉRIEUR
Figure 3
P.MAX 4 + SUPÉRIEUR + UNIVERSEL
Figure 4

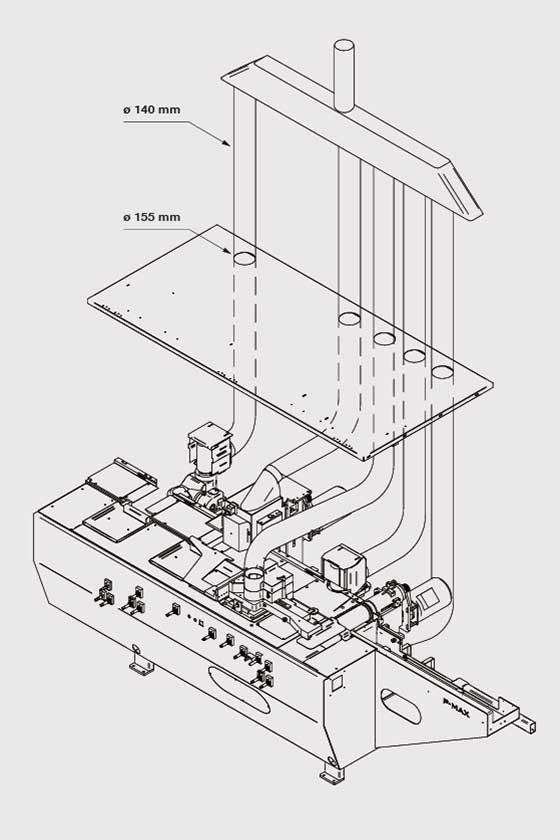

P.MAX 4 (PLAN ÉCLATÉE)
| LARGEUR MAX DE TRAVAIL | 260 mm |
|---|---|
| LARGEUR MIN DE TRAVAIL | 25 mm |
| HAUTEUR MAX DE TRAVAIL | 180 mm |
| HAUTEUR MIN DE TRAVAIL | 8 mm |
| VITESSE D’ENTRAINEMENT A INVERTISSEUR | 4/30 m/min |
| VITESSE DE ROTATION ARBRES | 6000 tours par minute |
| DIAMETRE ARBRE PORTE-OUTILS | ø 40 mm |
| DIAMETRE OUTIL 1° ARBRE | ø 125 mm |
| DIAMETRE MIN OUTILS 4° ARBRE | ø 110 – 125 – 140 mm |
| DIAMETRE MAX OUTILS 4° ARBRE | ø 200 mm |
| DIAMETRE MIN/MAX OUTILS (EXCLUS 1° ET 4° ARBRE) | ø 110 / 200 mm |
| DIAMETRE ET EPAISSEUR FRAISE RASANTE | ø 145 – 12 mm |
| PLAN D’ENTREE LONGUEUR | 2500 mm |
| COURSE VERTICAL TOUPIE AU DESSOUS DU PLAN DE TRAVAIL | – 90 mm |
| PUISSANCE MOTEUR ARBRE DEGAU | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR ARBRE TOUPIE DR | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR ARBRE TOUPIE GAU | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR ARBRE HORIZONTAL SUPERIEUR | 7,5 HP (5,5 kW) |
| PUISSANCE MOTEUR 2° ARBRE HORIZONTAL INFERIEUR (LE CAS ECHEANT) | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR 2° ARBRE HORIZONTAL SUPERIEUR (LE CAS ECHEANT) | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR ARBRE UNIVERSEL (LE CAS ECHEANT) | 5,5 HP (4 kW) |
| PUISSANCE MOTEUR D’AVANCE | 3 HP (2,2 kW) |
| PUISSANC MOTEUR LEVAGE TRAVERSE | 0,5 HP (0,37 kW) |
| PLAN DE TRAVAIL EN HARDOX HB400 | standard |
| SYSTEME D’AVANCE PAR JOINTS DE CARDAN ET CHAINE DOUBLE | standard |
| PRESSION PNEUMATIQUE SUR LES GROUPES D’ENTRAINEMENT | standard |
| TRANSMISSION AVEC COURROIES POLY-V SUR ARBRES PORTE-OUTILS, ASSURE LA TRANSMISSION MAXIMALE DE LA PUISSANCE DU MOTEUR | standard |
| GROUPE MOTEUR INDEPENDENT SUR CHAQUE UNITE DE TRAVAIL | standard |
| DISPOSITIF A COUSSIN D’AIR POUR AMELIORER LE GLISSEMENT DU BOIS | standard |
| TABLE DE TRAVAIL AVEC LUBRIFICATION MANUELLE | standard |
| GALET PRE-DEGAU PNEUMATIQUE AVEC EXCLUSION DE TABLEAU DE COMMANDE | standard |
| DEMARRAGE DIRECT DES MOTEURS A POUSSOIRS LUMINEUX DE TABLEAU DE COMMANDE | standard |
| Largeur min de travail 15 mm | Motorisation du 3eme arbre |
| Tandem pour usiner des pièces courtes | Afficheurs électroniques |
| Lubrification automatique de la table de travail | Plc 2 axes |
| Lubrification centralisée aux guides et aux toupee verticales | PLC 4 axes |
| Demarrage Y/D automatique | Vitesse d’avance 4 HP (3 kW) |
| Augmentée la puissance de moteur supérieur | Jeu complet de tetes |
