ELITE 400
Usinages du Bois
coupe de bois
tenonnage du bois
Tenonneuse à bois ELITE 400
Elite 400 est une tenonneuse équipée d’un groupe de lames et un arbre vertical à tenonner.

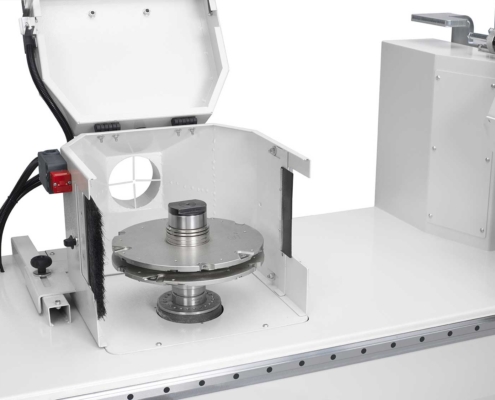

Futura Woodmac propose 2 modèles de tenonneuses. Si le groupe de la scie reste inchangé pour les deux modèles, le groupe de la tenonneuse peut être demandé comme arbre vertical fixe (sans déverrouiller l’outil), mais avec une course verticale sous le plan de travail de 90 mm ou avec une électrobroche Hiteco avec déverrouillage rapide de l’arbre.
Le projet a été entièrement révisé pour garantir une protection maximale aux clients, en appliquant toutes les sécurités requises par la loi et pour mettre sur le marché un produit qui présente une mécanique moderne.
Avantages dans le Tenonnage du Bois
DEUX VERSIONS DIFFÉRENTES
Machine modulaire avec arbre fixe, avec changement d’outil par bague ou avec électrobroche avec système de changement rapide d’arbre HSK 63B.
GROUPE SCIE CIRCULAIRE
Possibilité d’installer une lame standard de 400 mm de diamètre. En option : une lame de 450 mm.
Puissance moteur kW 3
POSITIONNEMENT PAR REVOLVER
Vérifications de travail à rappeler à très grande vitesse.
MÉCANIQUE MODERNE
Tous les mouvements s’effectuent sur des guides linéaires et des patins à recirculation de billes.
CONFORME AUX NORMES CE
Machine fabriquée en suivant scrupuleusement la réglementation en vigueur.
PRODUCTION INTERNE
La tenonneuse est 100 % Made in Italy, avec une grande partie (le corps de la machine et certaines pièces) produite en interne.
Cela est rendu possible grâce au partenariat entre Futura Woodmac et Metalstar 2000, qui engage ses propres départements de découpe laser de tôle, de soudage et de machines à commande numérique dans la production.
Version ELITE 400 E

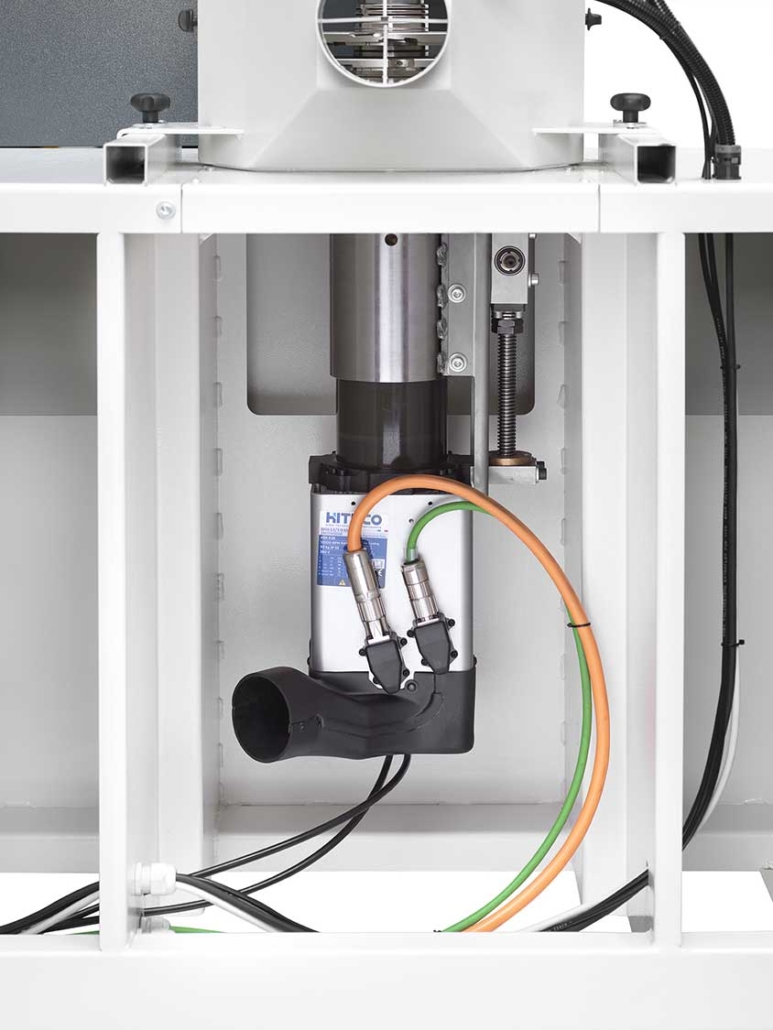

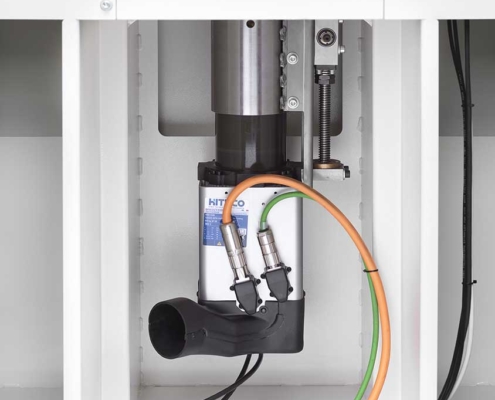

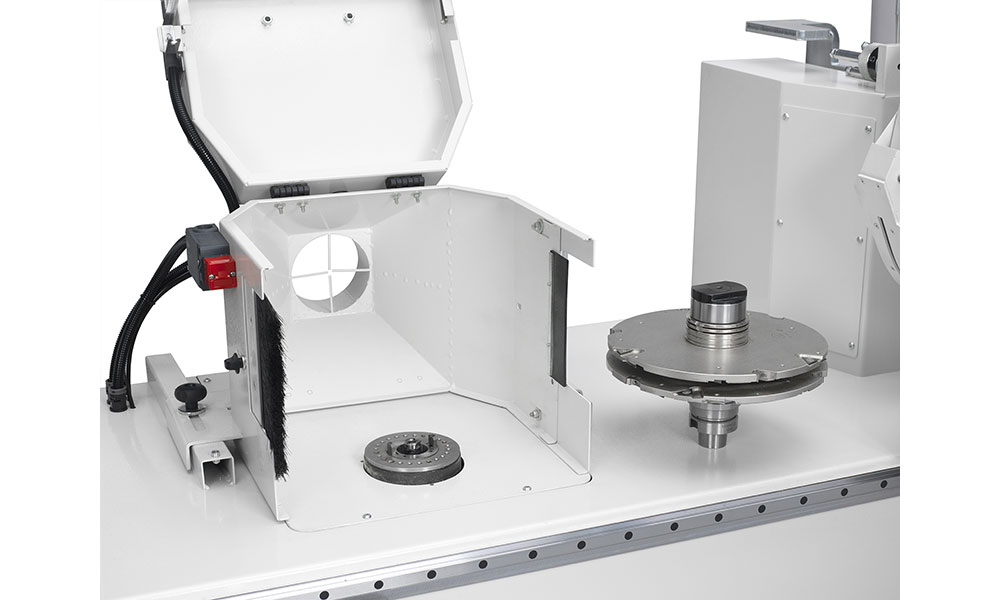

Dans la version Elite 400 E, la machine est complète avec électrobroche HITECO pour un changement rapide de l’arbre à l’aide du système HSK 63B, et 4 arbres fournis.
Course verticale de 90 mm sous le plan de travail avec mesure lisible sur un affichage mécanique.
Puissance moteur kW 7,5.

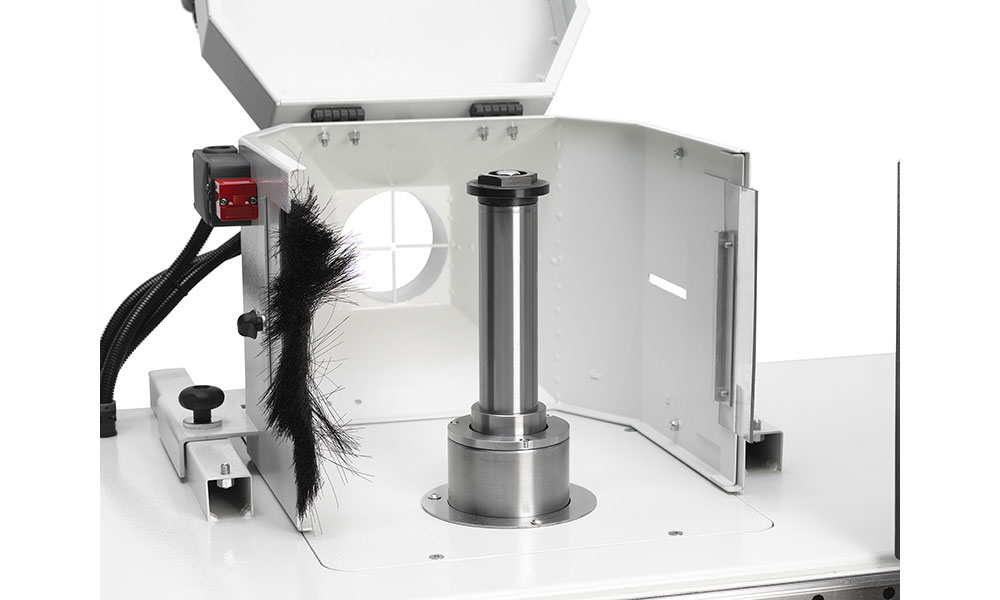

Version ELITE 400

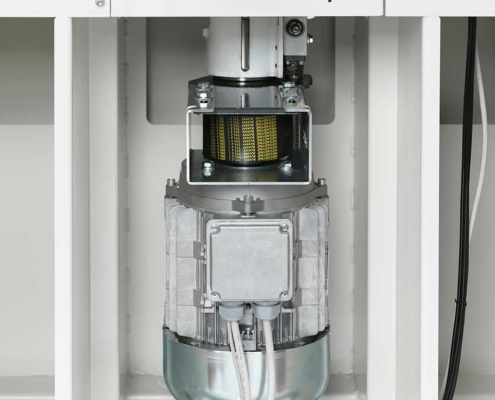

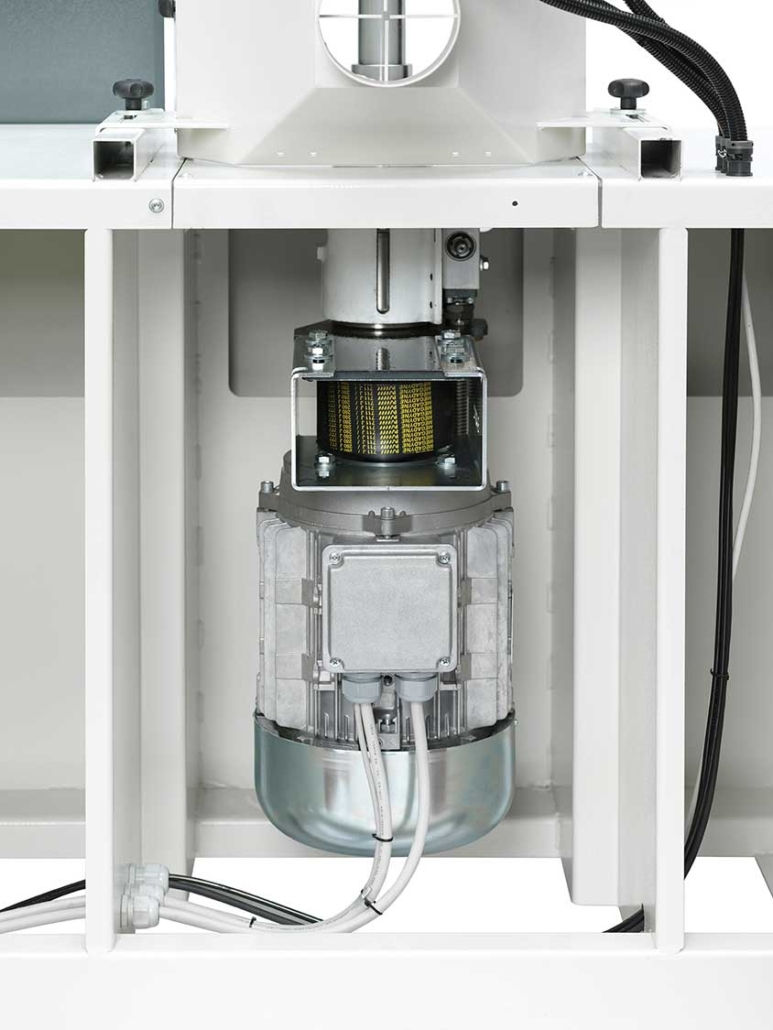

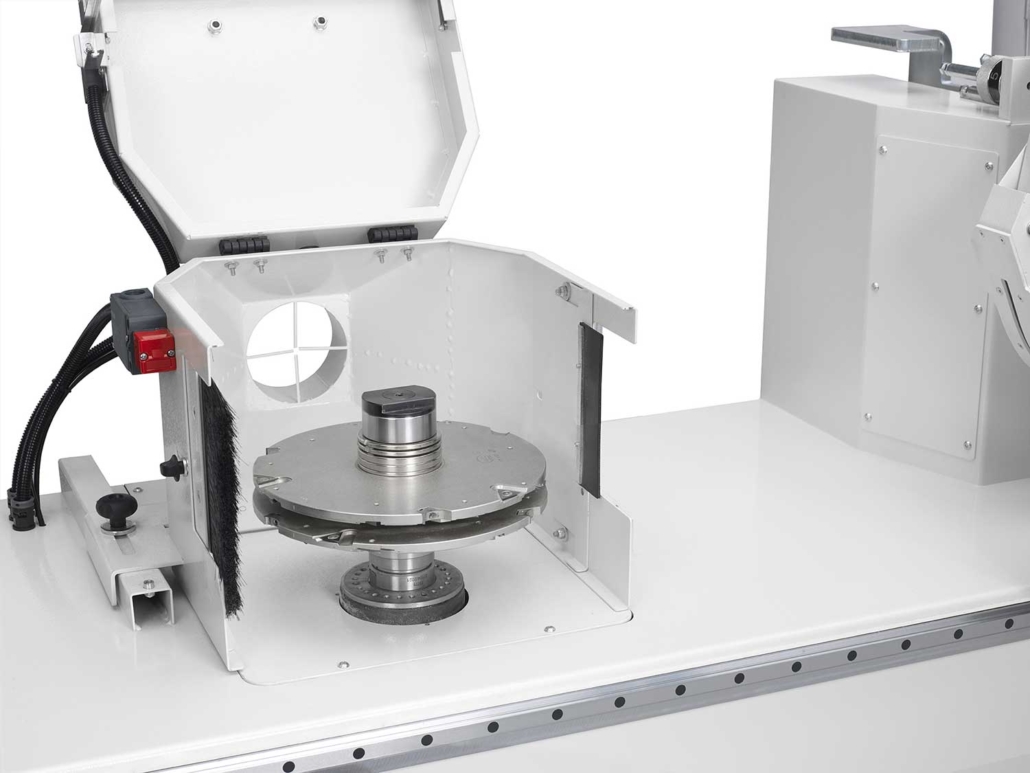

Dans la version Elite 400, la machine est équipée d’un arbre avec système de changement d’outil au moyen d’une bague ; son excursion de 90 mm sous le plan de travail permet le logement d’une série d’outils pour un changement rapide de travail.
Positionnement vertical lisible sur un affichage mécanique.

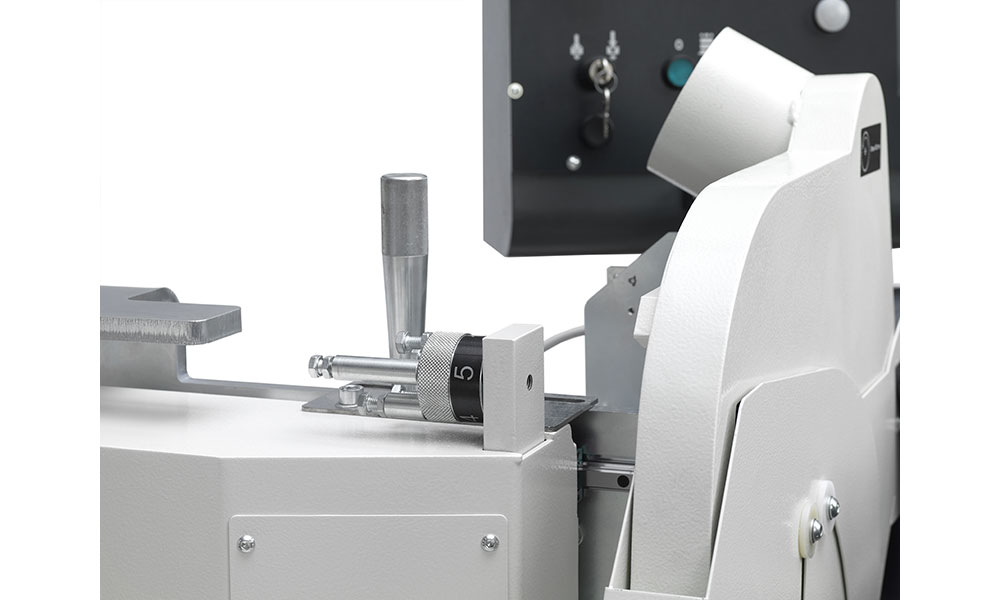

Groupe Scie Circulaire
Scie circulaire avec vitesse de rotation de 2 800 tours.
La hauteur de coupe maximale autorisée est de 120 mm, avec un déplacement transversal toujours de 120 mm.

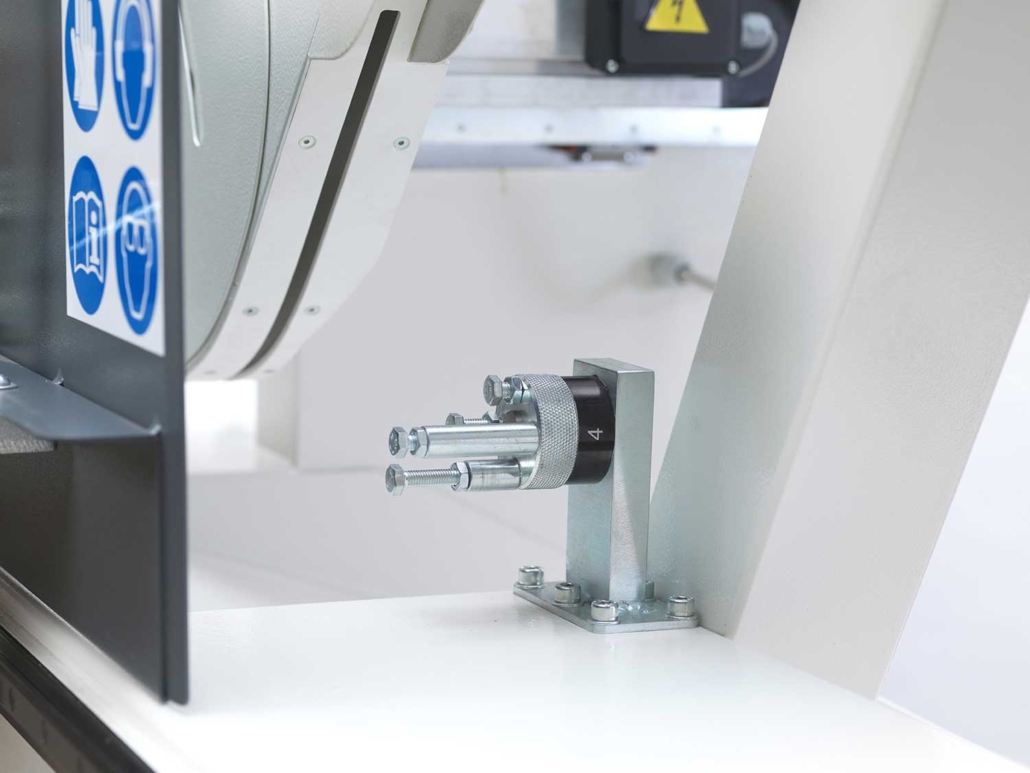

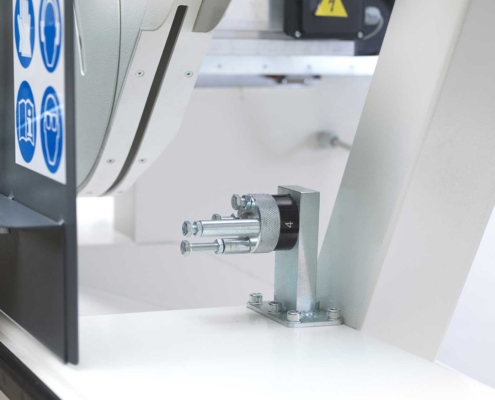

Pour un réglage rapide, un revolver 5 positions a été fourni.
Groupe Plan

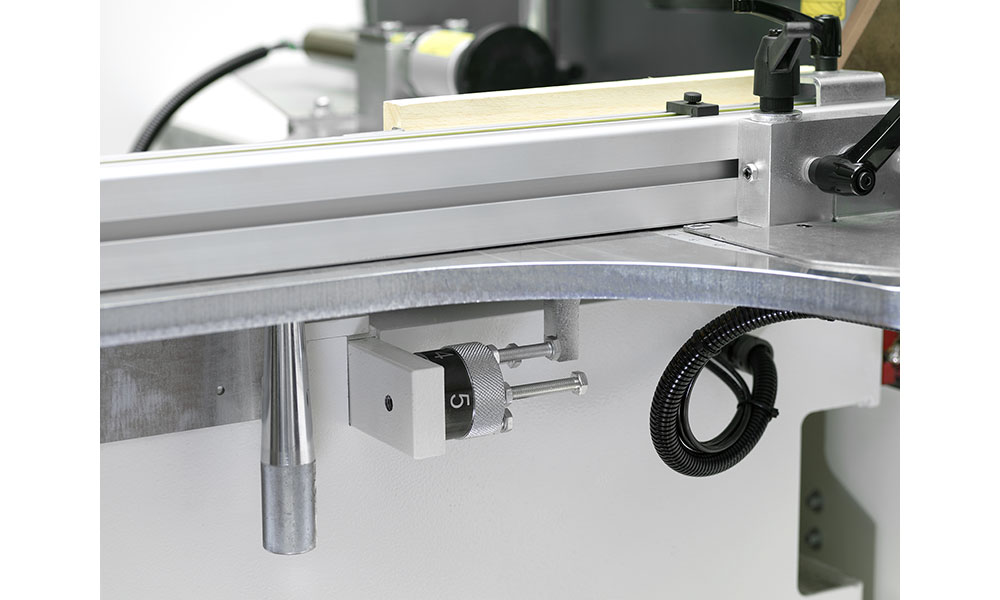

Positionnement du plan de travail par rapport au diamètre de l’outil au moyen d’un revolver à 5 positions. Les mouvements du groupe s’effectuent sur des guides linéaires et des patins à recirculation de billes.
Guide de travail inclinable à +/- 45 degrés.
Blocage de la Pièce

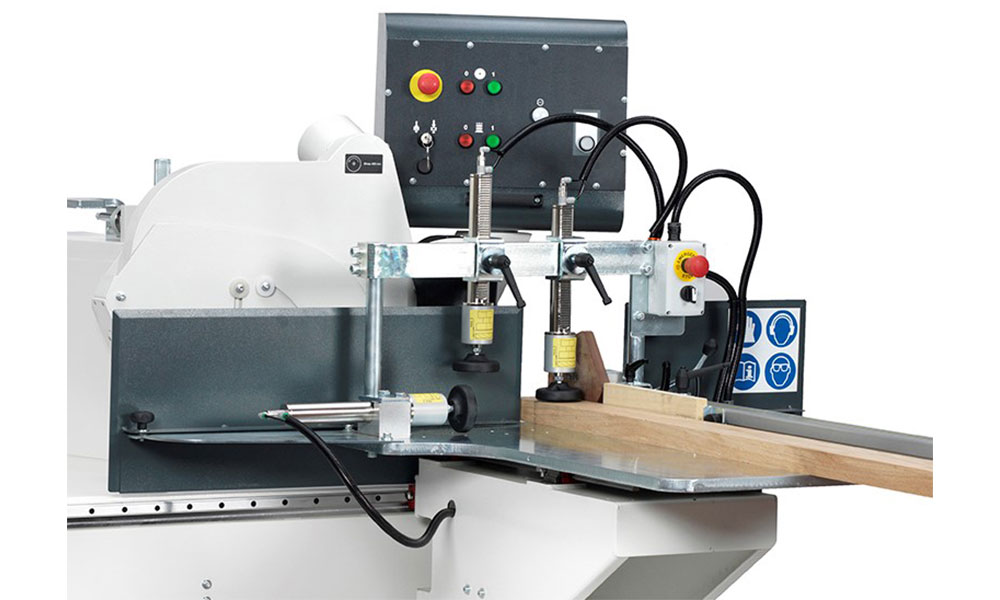

Le blocage du bois s’effectue au moyen de 2 cylindres verticaux et un cylindre horizontal. Ainsi, il est possible de travailler des pièces d’une largeur allant jusqu’à 400 mm ou de tenonner simultanément deux pièces identiques, et donc de gagner du temps.
ELITE 400: Présentation Technique et Encombrement
Figure 1

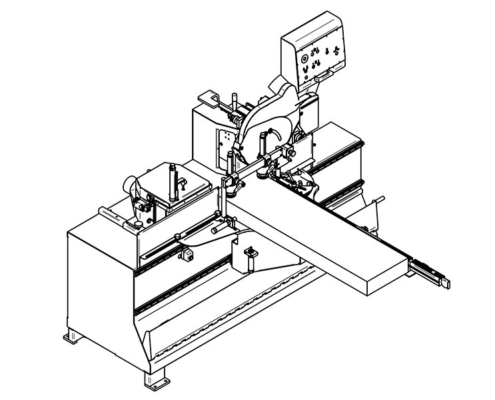

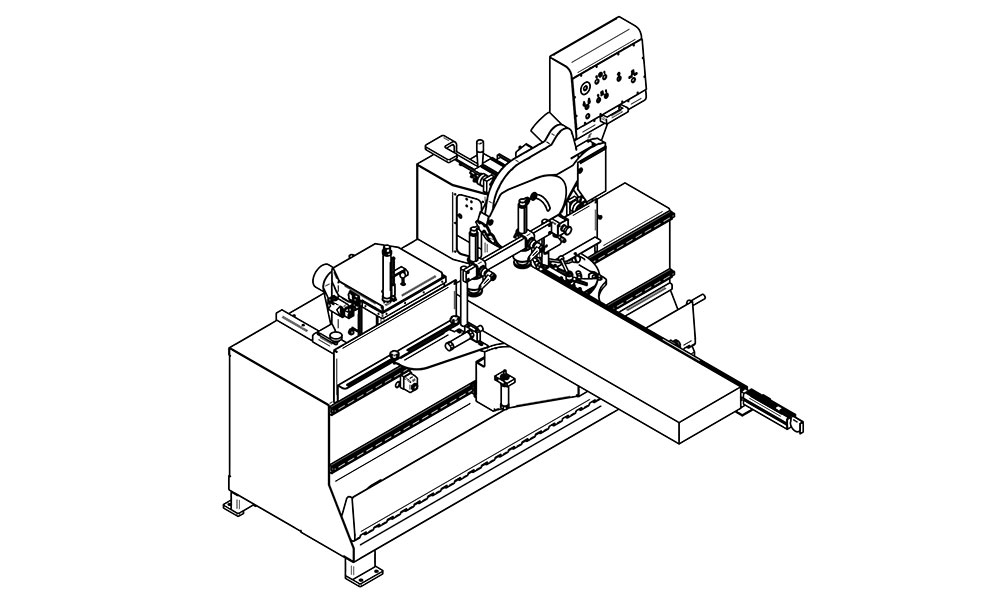

ELITE 400 (VUE D’ENSEMBLE)
Figure 2

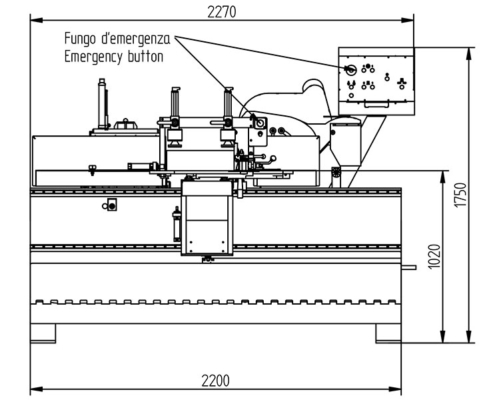

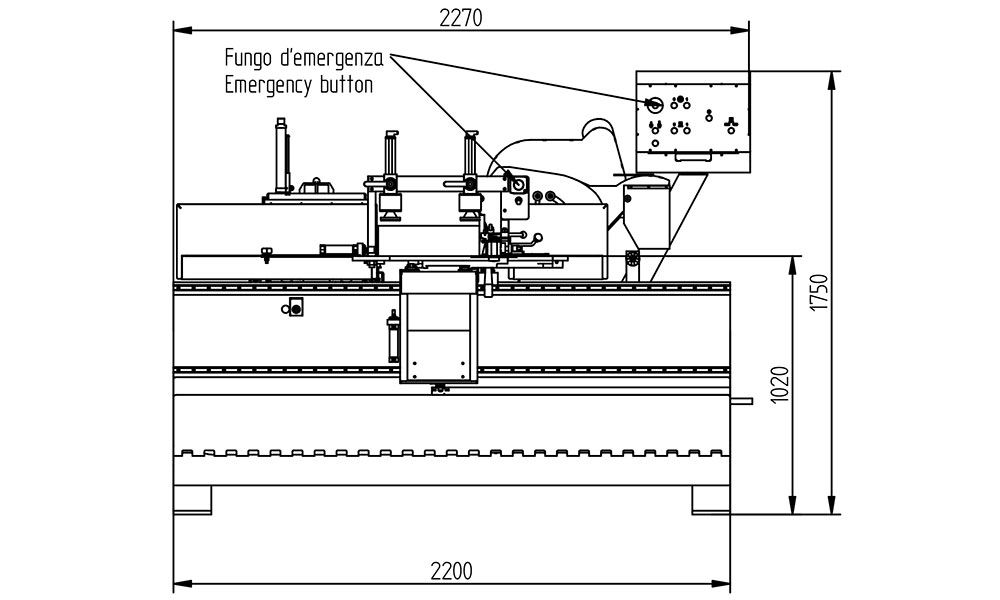

ELITE 400 (PLAN DE FACE)
Figure 3

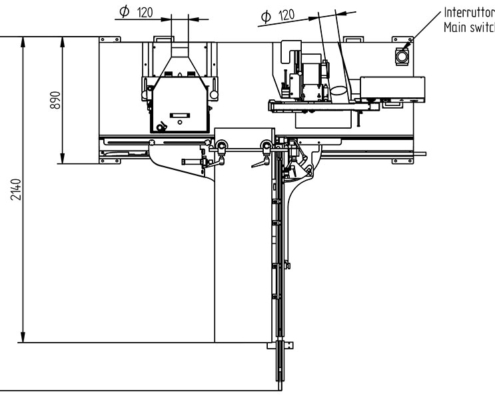

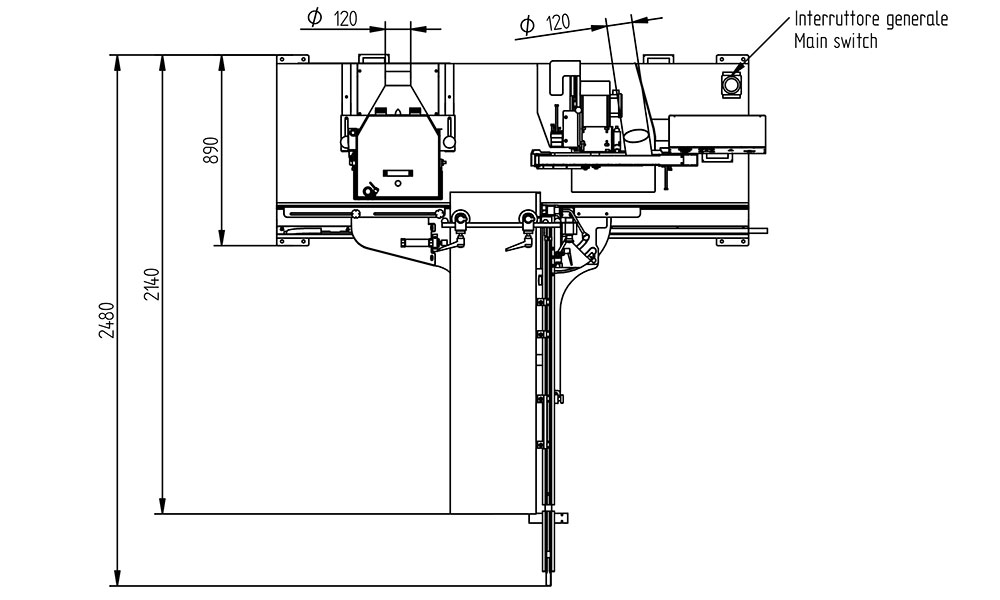

ELITE 400 (PLAN DE DESSUS)
ELITE 400: Caractéristiques Techniques
Arbre Porte-Outils
| ELITE 400 | ELITE 400 E | |
|---|---|---|
| Arbre Standard | Standard | – |
| Electromandrin HITECO | – | Standard |
| Diametre de l’arbre porte-outils | 40 ou 50 mm | 40 ou 50 mm |
| Diametre max de l’outil | 360 mm | 360 mm |
| Course au dessous de la table de travail | 90 mm | 90 mm |
| Vitesse de rotation de l’outil | 3600 tr/min | 3600 tr/min |
| Puissance moteur | 7,5 kW | 7,5 kW |
| Changement rapide de l’outil | Ghiera | HSK 63B |
| Arbres en dotation | – | nr. 4 |
Groupe Lame Circulaire
| ELITE 400 | ELITE 400 E | |
|---|---|---|
| Diametre max lame | 400 mm Standard (450 mm Optionnel) | 400 mm Standard (450 mm Optionnel) |
| Hauteur de coupe | 120 mm | 120 mm |
| Vitesse de rotation | 2800 tr/min | 2800 tr/min |
| Puissance moteur | 3 kW | 3 kW |
Groupe Table de Travail
| ELITE 400 | ELITE 400 E | |
|---|---|---|
| Guide orientable | +/- 45° | +/- 45° |
| Para-eclats rotatif pour usinage à 90° | Standard | Standard |
| Blocage pièce au moyen verins pneumatiques verticaux | nr. 2 | nr. 2 |
| Blocage pièce au moyen verin pneumatique horizontal | nr. 1 | nr. 1 |
